URX系环锥行星式无级变速机传动工作原理

发布日期：2023-12-28 19:49 浏览次数：

URX系环锥行星式无级变速机传动工作原理(图1)

格鲁夫减速机

URX系环锥行星式无级变速器传动工作原理

格鲁夫齿轮箱

URX系环锥行星式无级变速机传动工作原理(图2) gelufu.com.cn

传动工作原理

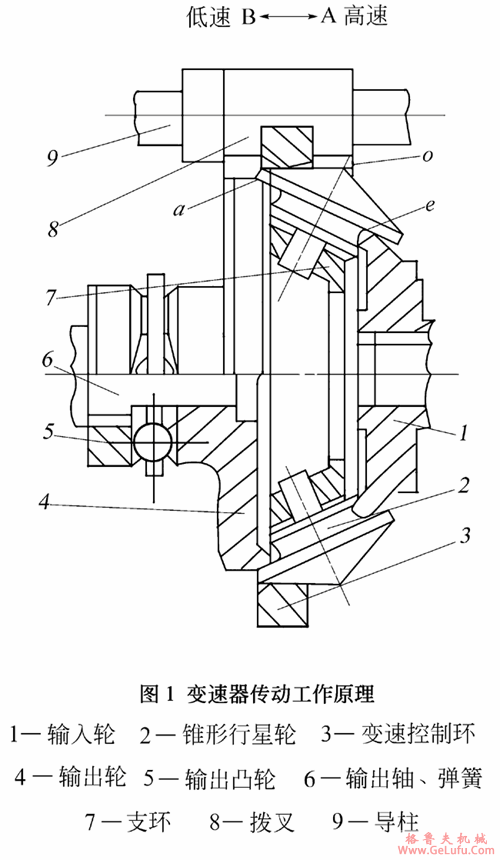

URX型无级变速器由输入轮1、锥形星轮2、变速控制环3、输出轮4组成。它是一种差动行星式无级变速器。

当输入轮转动时，锥形行星轮作自转与公转（绕变速控制环轴心旋转）并带动输出轮将二者合成一转动输出。移动变速控制环，可改变锥形行星轮的公转速度。从而达到无级变速目的。当变速控制环向B位置移动时，得到低速输出，最低可达0r/min。向A位置移动时，为高速输出，最高达800r/min。

输出轮有一自动加压机构。当外载力矩增大时，可实现自动加压。由于三点a、o、e接触支持结构，使低速输出力矩较高时有较大增加，从而使无级变速器具有恒功率输出的特性。

URX型无级变速器还可以与B型摆线针轮减速器和蜗轮减速器匹配，以得到低速大转矩输出，和改变出轴方向。
