蜗轮减速机

NMRV型铝合金微型蜗杆减速机型号、中心距、速比、标记Q/JF01-1999

发布日期：2023-12-28 18:28 浏览次数：

NMRV型铝合金微型蜗杆减速机型号、中心距、速比、标记Q/JF01-1999(图1) fax:0312-6784733

型号、中心距、速比、标记 fax:0312-6784733

1.型号、中心距

型号
NRV带输入轴式减速器 NMRV带输入法兰式减速机（配合电机使用）
中心距
25
30
40
50
63
75
90
110
130
格鲁夫机械

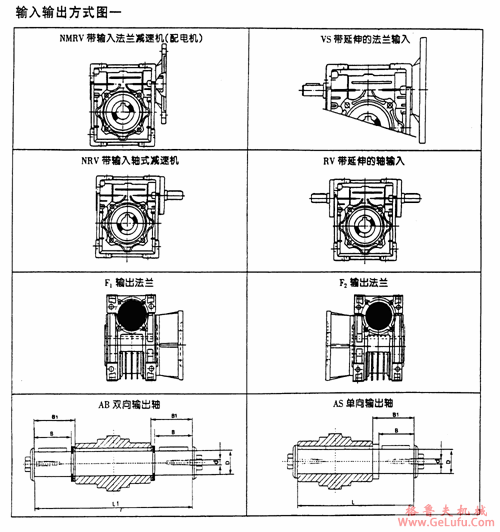

2.型式：输入型式分为孔输入、轴输入、带延伸的轴输入、带延伸的法兰输入四种，输出形式分为孔输出、单向轴输出、双向轴输出、法兰输出四种。
F…（1―2）带输出法兰。VS配同向输入轴。AS配单向输出轴。AB配双向输出轴（见下图）。
3.减速机单机速比有7.5、10、15、20、25、30、40、50、60、80、100
4.标记示例
NMRV型铝合金微型蜗杆减速机型号、中心距、速比、标记Q/JF01-1999(图2)
NMRV型铝合金微型蜗杆减速机型号、中心距、速比、标记Q/JF01-1999(图3)
单向、双向输出轴尺寸
中心距a
D
B
B1
L
L1
d
25
11
23
25.5
81
101
―
30
14
30
32.5
102
128
M6
40
18
40
43
128
164
M6
50
25
50
53.5
153
199
M10
63
25
50
53.5
173
219
M10
75
28
60
63.5
192
247
M10
90
35
80
84.5
234
309
M12
110
42
80
84.5
249
324
M16
130
45
80
85
265
340
M16
