VF系列蜗轮蜗杆减速机选用说明及径向载荷

发布日期：2023-12-28 18:28 浏览次数：

VF系列蜗轮蜗杆减速机选用说明及径向载荷(图1) 电话：0312-6784766

非固定安装型式 VF/VF 30/63减速机的说明

(T9)

型号	型式	不允许安装型式
VF/VF 30/63	N	V6
	A	V6
	V	B3
	F	V6
	FC	V6
	P	V6

径向负载

变速箱输入轴和输出轴的径向负载，由传动形式决定，计算方式如下：

R_C1-2 径向负载（牛顿）

1=输入轴

2=输出轴

M_1-2 扭矩（Nm）

d 传动机构的直径（mm）

(链轮、齿轮、三角皮带轮)

K_r=1 链轮

K_r=1.25 齿轮

K_r=1.5-2.5 三角皮带轮

如表T10所注明各尺寸应用如下：

a)轴中心点径向负载R_C1-2如T10所示，其数据表示如下：

R_C1-2≤R_n1-2

b)负载应用距离X，如图T11所示，允许径向负载R_x1-2计算方程式：

R_x1-2=轴中心点允许径向负载

a.b=变速箱常数（表T12）

X=轴伸的应用距离（mm）

应用状态检查：R_C1-2≤R_x1-2

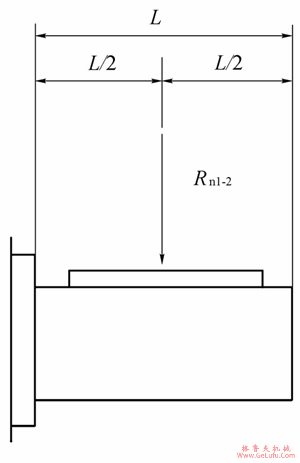

VF系列蜗轮蜗杆减速机选用说明及径向载荷 (T10)

VF系列蜗轮蜗杆减速机选用说明及径向载荷(图4) WX:grove_company

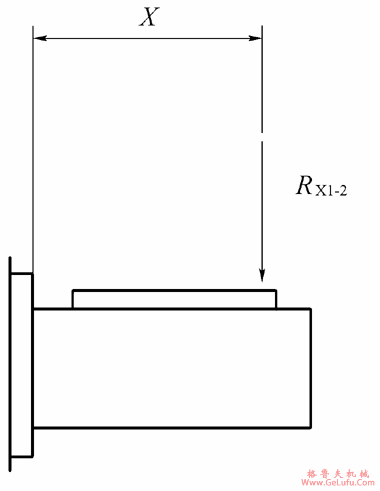

VF系列蜗轮蜗杆减速机选用说明及径向载荷 (T11)

VF系列蜗轮蜗杆减速机选用说明及径向载荷(图5) QQ：20275456

(T12)

型号 VF-VFR-VF/VF	变速常数		R_n2 max ［N］
	输出轴
	a	b
27	56	44	600
30	60	45	1700
44	71	51	2500
49	99	69	3450
63	132	102	4700
72	139	109	5750
86	147	117	7000
110	171	134	8000
130	182	142	13800
150	198	155	16000

输出轴径向负载R_n2

额定径向负载值，输出轴轴伸可查阅齿轮电机和变速箱选择图表。

输出扭矩范围M₂和额定扭矩M_n2,确定最大负载、负载方位和轴传输装置方向。

如果允许值符合必需值，请查阅我们技术服务指南中的装载方向和轴旋转传输方向。

输入轴径向负载

变速箱输入轴中心距的计算和输入速率，标注在变速箱的选择表中。

如果允许值符合必需值，请查阅厂家技术服务指南中的装载方向和轴旋转传输方向。

推力负载A_n1-2

最大允许推力负载按如下公式计算：

A_n1=R_n1.0.2

A_n2=R_n2.0.2

推力负载是否超负荷，请咨询制造厂家技术部门。
