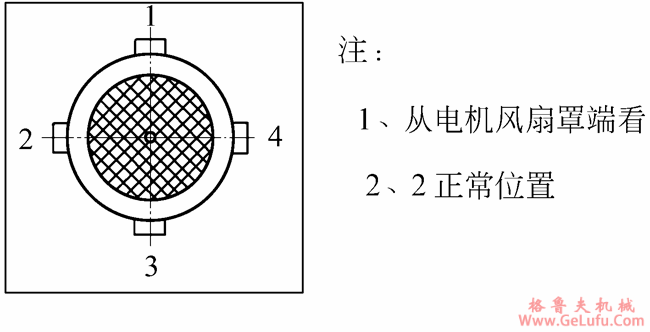

WWJ系列蜗杆减速机电线接线安装形式

发布日期：2023-12-28 18:28 浏览次数：

WWJ系列蜗杆减速机电线接线安装形式(图1) 减速机电线接线安装形式">

www.gelufu.com

WWJ系列蜗杆减速机电线接线安装形式概述

WWJ系列蜗杆减速机作为一种高效、稳定的动力传输装置，广泛应用于各类工业机械设备中，如输送带、搅拌机、包装机械等。其核心优势在于结构紧凑、传动比大、运行平稳且具有自锁功能。然而，要确保WWJ系列蜗轮蜗杆减速机能够长期稳定运行，除了机械安装的精度外，电线接线安装的正确性与规范性同样至关重要。本文将详细阐述WWJ系列蜗杆减速器的电线接线安装形式，帮助用户更好地理解与实施。

QQ：47447450

电线接线安装，本质上是为减速机所配套的电机提供安全、可靠的电能输入路径。一个规范的接线流程不仅能保障设备即时启动与运转，更是预防电气故障、避免设备损坏、确保操作人员安全的关键环节。对于WWJ系列蜗杆减速器而言，其接线工作通常涉及电源引入、电机绕组连接、接地保护以及可能的控制信号线接入等部分。 www.gelufu.com.cn

一、主要接线形式与步骤详解

WWJ系列蜗杆减速机通常配套三相异步电动机，其接线形式主要分为星形（Y）接法和三角形（△）接法两种。用户必须严格按照电机铭牌上的额定电压和接线指示进行操作。

微信：grove_company

1. 接线前准备：首先，务必切断总电源，并挂上“禁止合闸”警示牌，进行验电确认。检查WWJ系列蜗轮蜗杆减速机配套电机的接线盒是否完好，清理内部可能存在的灰尘、油污或金属屑。准备好合适的电缆线（截面积需满足电机电流要求）、铜质接线鼻、绝缘胶带、螺丝刀及扳手等工具。

传真：0312-6784733

2. 电源线连接：将主电源三相线（L1, L2, L3）通过电缆套管引入电机接线盒。使用压线钳将电缆线头制作成接线鼻，并牢固地紧固在接线盒内的电源端子（通常标记为U1/V1/W1或L1/L2/L3）上。确保连接紧密，无松动，以防因接触电阻过大导致发热。

QQ：47447450

3. 电机绕组连接：这是核心步骤。若电机需工作在星形接法，则将电机内部的三相绕组尾端（通常为U2, V2, W2）用连接片短接在一起，形成中性点，而三相绕组的首端（U1, V1, W1）则分别接三相电源。若为三角形接法，则需用连接片将U1与W2、V1与U2、W1与V2两两相连，形成三角形闭环，再将这三个连接点接入三相电源。错误的接法可能导致电机烧毁。 Tel:0312-6784766

4. 接地保护线连接：安全不容忽视。必须将黄绿双色的接地保护线（PE）可靠地连接在电机接线盒内专用的接地端子（通常标有“〨”符号）上，另一端连接至系统地线网。这能在电机绝缘失效时，将漏电流导入大地，防止触电事故。邮箱：china@gelufu.com

二、安装注意事项与常见问题分析

在完成WWJ系列蜗杆减速器的电线接线后，还需注意以下细节：所有接线应排列整齐，避免交叉受力；接线盒盖的密封圈要安装到位，确保防护等级（如IP55），防止油、水、灰尘侵入；对于需要正反转的场合，应在电源侧通过接触器交换任意两相电源线的顺序来实现，切勿在减速机接线盒内直接更改。

实践中，接线不当常引发一些问题。例如，接线松动会引起电弧、打火，导致端子烧蚀；相序接错会导致电机反转，可能影响WWJ系列蜗轮蜗杆减速机所驱动设备的正常运行；未接或虚接接地线则构成严重安全隐患。因此，接线完成后，建议使用摇表测量电机绕组对地绝缘电阻（应大于1MΩ），并手动盘车后短暂通电试转，观察转向与运行声音是否正常。
