WWJ系列蜗杆减速机输入及输出型式代号

发布日期：2023-12-28 18:28 浏览次数：

WWJ系列蜗杆减速机输入及输出型式代号(图1) 减速机输入及输出型式代号"> gelufu

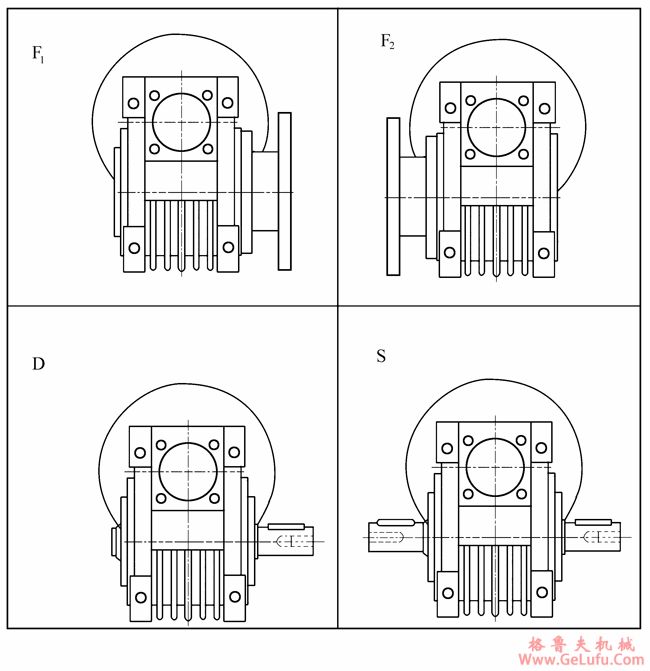

WWJ系列蜗杆减速机输入型式代号详解

输入型式代号是WWJ系列蜗杆减速器选型与配置中的首要关键信息，它直接决定了动力源的连接方式与传动系统的初始匹配。该系列减速机提供了多样化的输入接口设计，以适应不同原动机（如电机、液压马达等）的安装需求。常见的输入型式包括：标准法兰输入、轴输入（带键槽或紧定套）、以及带输入轴伸的特殊法兰连接等。每一种代号都对应着精确的接口尺寸、配合公差和紧固方式，确保动力能够平稳、高效且无损耗地传递至蜗轮蜗杆传动核心。例如，代号“F”通常代表法兰输入，其特点是安装对中简便，连接刚性好；而代号“S”可能代表实心轴输入，适用于需要直接套接或通过联轴器连接的应用场景。正确理解和选择输入型式代号，是保障整个驱动系统稳定运行、避免因连接不当产生振动或磨损的基础。 gelufu

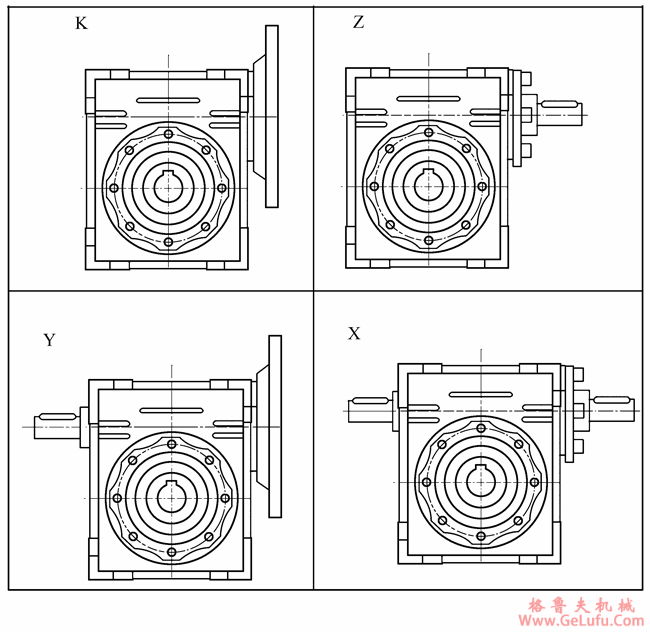

WWJ系列蜗杆减速器输入及<h2 WWJ系列蜗杆减速机输出型式代号详解输出型式代号 hspace=0 src="/uploads/allimg/20231228/1-23122QRS3353.gif" width=650 border=0>

传真：0312-6784733

输出型式代号则定义了WWJ系列蜗轮蜗杆减速机将减速增扭后的动力传递至工作机的最终接口形式，其选择同样至关重要。输出端的设计需充分考虑负载特性、安装空间以及与被驱动设备的连接要求。主要的输出型式包括：实心轴输出（单键或花键）、空心轴输出（通常带锁紧盘或收缩盘）、法兰输出以及特殊的带扁输出等。例如，空心轴输出配合锁紧盘（代号常为“H”或“K”），能够实现无键连接，便于安装和调整，特别适用于需要频繁更换或调整位置的输送线驱动；而实心轴输出（代号常为“S”）结构坚固，承载能力强，常用于搅拌设备、提升机械等重载场合。输出轴直径、键槽尺寸、法兰螺栓孔分布等细节都蕴含在代号之中，选型时需与输入型式及减速比等参数协同考虑，以构建一个完整匹配的传动解决方案。 fax:0312-6784733

WWJ系列蜗杆减速机输入及输出型式代号(图2) gelufu

在实际工程应用中，WWJ系列蜗杆减速机的输入与输出型式代号并非孤立存在，它们需要与减速机的中心距、减速比、装配形式（如卧式或立式）等参数共同构成一个完整的型号标识。例如，一个完整的型号可能表述为“WWJ100-F-S-50”，其中“100”代表中心距，“F”代表法兰输入，“S”代表实心轴输出，“50”代表公称传动比。这种标准化的代号系统极大地便利了设计人员的选型、采购人员的询价以及现场工程师的安装维护。理解这些代号背后的工程含义，有助于用户根据具体的扭矩需求、转速范围、空间限制和连接设备特性，做出选择，从而充分发挥WWJ系列蜗轮蜗杆减速机结构紧凑、传动平稳、自锁可靠等优势，提升设备整体性能与可靠性。 www.gelufu.com.cn
