KW型锥面包络圆柱蜗杆减速机（JB/T 5559-91）外形安装尺寸与装配型式详解

发布日期：2023-12-28 18:27 浏览次数：

KW型锥面包络圆柱蜗杆减速机（JB/T 5559-91）外形安装尺寸与装配型式详解(图1) 减速机的外形安装尺寸和装配型式Ⅰ―ⅡJB/T 5559－91">

手机：13331225020

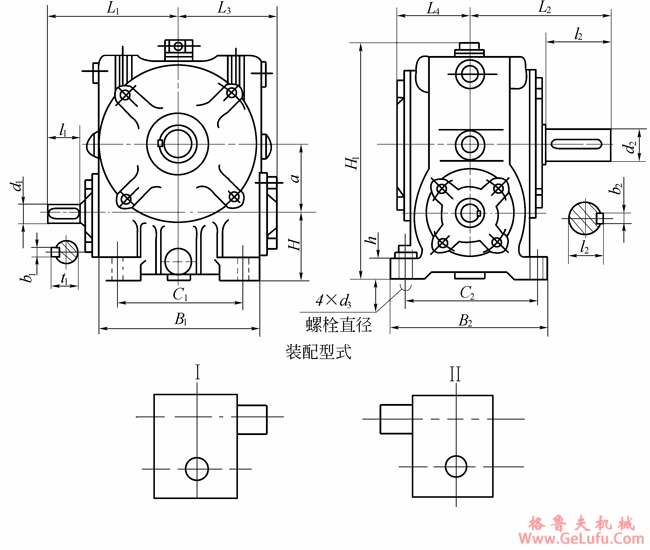

KWU型减速器外形与装配示意图

KW型锥面包络圆柱蜗杆减速机（JB/T 5559-91）外形安装尺寸与装配型式详解(图2) 减速机的外形安装尺寸和装配型式Ⅰ―ⅡJB/T 5559－91">

格鲁夫配件

KWU减速器的外形、安装尺寸和装配型式（mm）

KWU型减速器外形与安装尺寸表

KWU系列锥面包络圆柱蜗杆减速机遵循JB/T 5559-91标准，该标准统一了从KWU32到KWU100等多种规格产品的关键外形与安装尺寸，确保了设备的互换性和安装规范性。表中的尺寸参数，如中心距a、安装孔距B1/B2、地脚高度h及输出轴径d1等，是设备选型与机械集成时进行空间规划和连接设计的核心依据。例如，输出轴径d1的j6公差配合，保证了与联轴器或传动部件连接的精度与可靠性。 WX:grove_company

该系列蜗轮蜗杆减速机以其锥面包络圆柱蜗杆的独特设计，实现了更高的接触面积和传动效率。在装配型式Ⅰ和Ⅱ中，用户可根据实际输入输出轴的方向需求进行选择，这为不同布局的机械设备提供了灵活的配置方案。准确的安装尺寸是保证减速机与驱动电机、工作机三者间良好对中的基础，能有效避免因安装偏差导致的异常磨损、振动或噪音，从而延长这套传动装置的使用寿命并维持其稳定的传动性能。 www.gelufu.com
