丝杠长度与极限负荷关系图表 www.gelufu.com
升降机要素之一的丝杠承受压力时，梯形丝杠和滚珠丝杠的许用弯曲力可以用如下弯曲图表校验。 Mobile:13331225020
Fall=FK・fK/SK
格鲁夫配件
Fall：作用于丝杠上的最大许用压载荷，单位KN；
传真：0312-6784733

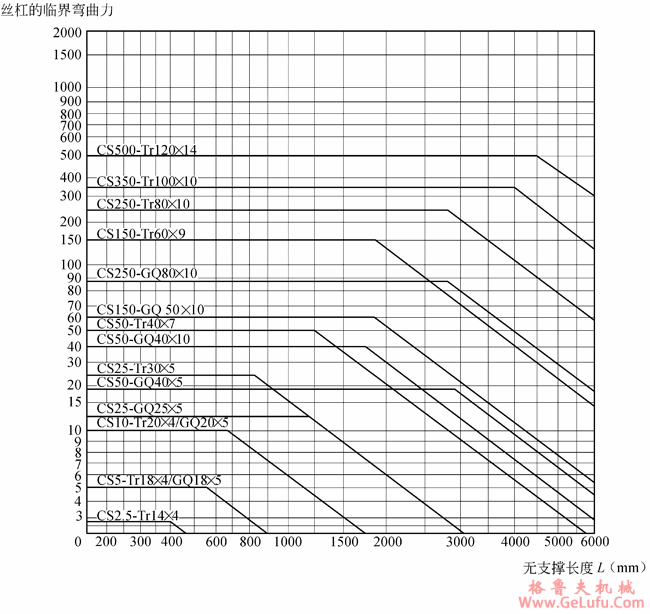

FK：丝杠的临界弯曲力，根据无支撑长度L，按下表确定；
gelufu.com

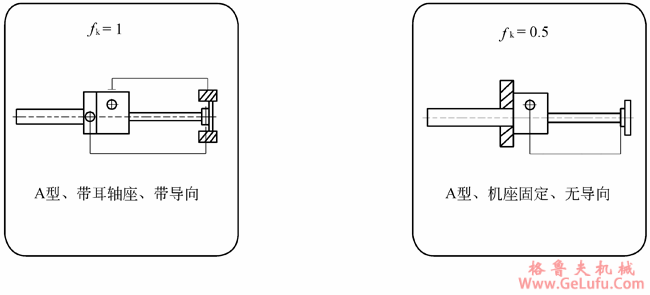

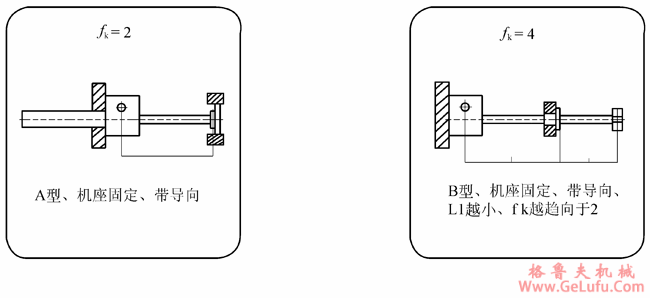

fK：根据丝杠轴承类型和支撑方式给定的修正参数，按下图确定；
微信：grove_company
SK：安全系数，根据具体情况定，一般在2-6之间选择。
Mobile:13331225020
上表中“Tr”为梯形丝杠，“GQ”为滚珠丝杠。

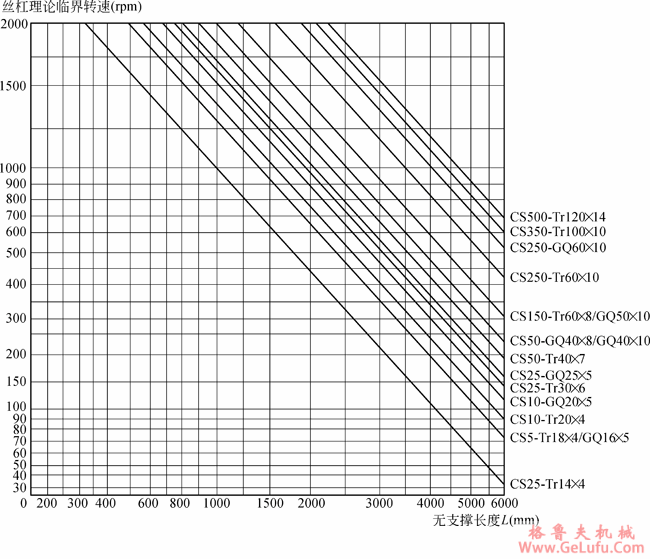

B 型结构升降机的丝杠转速与长度关系
对于B型结构的升降机，在丝杠很细长时，就需要计算丝杠的最大许用转速，如需要的转速高于计算值，则需要选择更大规格的丝杠，同时验算升降机的扭矩、负载和功率。
nall=0.8・nkb・fkb
nall：丝杠的最大许用转速，单位rmp；

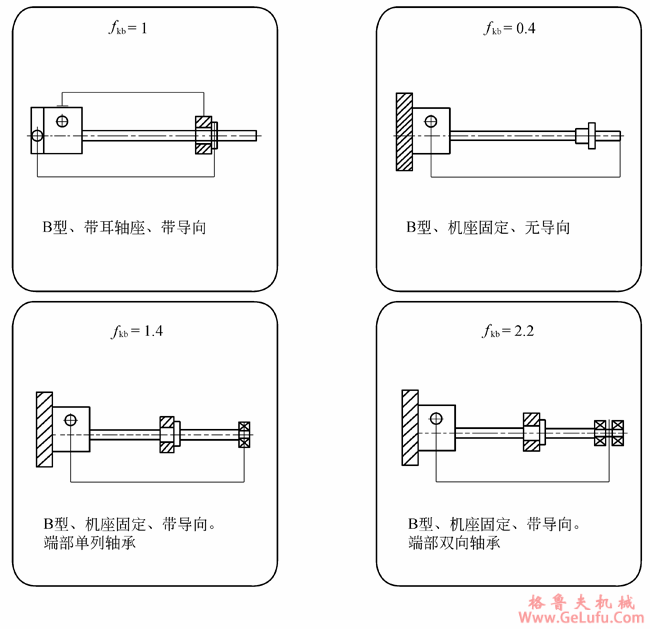

fall：根据丝杠的支撑方式和共振源确定的修正参数，按下图确定；
上表中“Tr”为梯形丝杠，“GQ”为滚珠丝杠。
验算时，丝杠转速=输入转速/i，其中i为升降机速比。
滚珠丝杠规格
A型结构标准的滚珠丝杠规格和承载能力如下表，其他螺距及其承载能力的数据根据需要提供。如需其他螺距和承载能力的滚珠丝杠可以选用B型结构。
| 升降机规格 | 滚珠丝杠规格 | 动载荷（KN） | 静载荷（KN） | N型每转行程 | L型每转行程 |
| CS2.5 | - | - | - | - | - |
| CS5 | 16×5 | 7 | 12.7 | 1.25 | 0.3125 |
| CS10 | 20×5 | 8 | 17 | 1.25 | 0.3125 |
| CS25 | 25×5 | 9.5 | 22.7 | 0.8333 | 0.2083 |
| CS50 | 40×5 | 19 | 63.5 | 0.7143 | 0.1786 |
| 40×10 | 39 | 107 | 1.4286 | 0.3571 | |
| CS150 | 50×10 | 55 | 153 | 1.1111 | 0.2777 |
| CS250 | 80×10 | 69 | 260 | 1 | 0.25 |
| CS350 | - | - | - | - | - |
| CS500 | - | - | - | - | - |
