CS型蜗轮丝杠升降机形式、规格的表示

Tel:0312-6784766

形式、规格的表示

Mobile:13331225020

机体规格 fax:0312-6784733

分为：CS2.5～CS500共9种，提升力依次为2.5KN～500KN。 gelufu.com.cn

传动比 QQ：20275456

N 型――普通速比； Tel:0312-6784766

L 型――慢速速比。

手机：13331225020

结构形式 gelufu.com.cn

A 型――丝杠作轴向移动，不旋转；

B 型――螺母作轴向移动，丝杠作旋转运动。

丝杠接头类型

A型结构形式的丝杠头部分为：1型（圆柱），2型（法兰），3型（螺纹），4型（扁头），5型（开口）共五种；

B型结构形式的丝杠头部分为：1型（圆柱），0型（无接头）共二种。

附加要求（可选）

A型结构形式的附加要求有：滚珠丝杠型（B）、带防转装置（P）、带防护罩（S）共三种；

B型结构形式的附加要求有：滚珠丝杠型（B）、带防护罩（S）共二种。

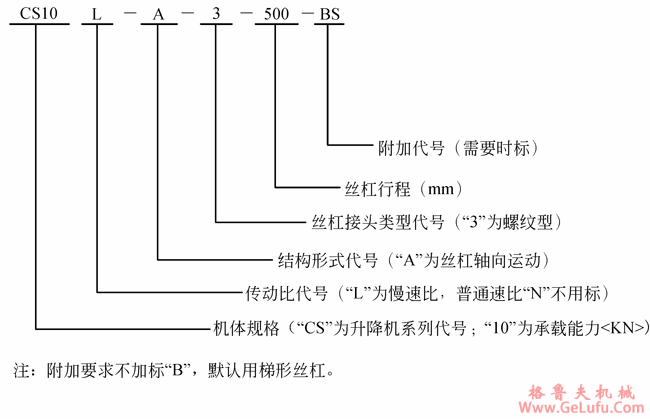

表示方法

注：附加要求不加标“B”，默认用梯形丝杠。
