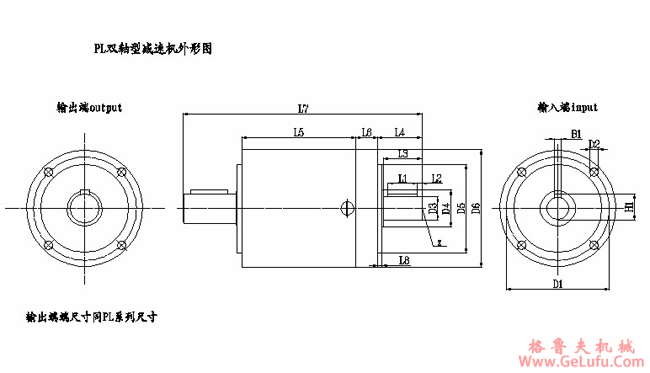

PL双轴伸行星减速机的外形尺寸图 格鲁夫
Tel:0312-6784766
|
|
型号 |
|
PL40 |
PL60 |
PL90 |
PL120 |
PL160 | ||||||||||
|
|
级数 |
|
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
|
D1 |
安装孔分布圆 |
|
34 |
52 |
70 |
100 |
130 | ||||||||||
|
D2 |
安装螺孔 |
4× |
M4×6 |
M5×8 |
M6×10 |
M10×16 |
M10×25 | ||||||||||
|
D3 |
输出轴径 |
h7 |
8 |
10 |
16 |
20 |
35 | ||||||||||
|
D4 |
轴肩 |
|
12 |
17 |
25 |
35 |
40 | ||||||||||
|
D5 |
定位凸台直径 |
h7 |
26 |
40 |
60 |
80 |
110 | ||||||||||
|
D6 |
外壳直径 |
|
40 |
60 |
80 |
115 |
160 | ||||||||||
|
L1 |
键长 |
|
10 |
15 |
20 |
30 |
45 | ||||||||||
|
L2 |
键到轴端距离 |
|
3.5 |
4 |
3 |
5 |
7 | ||||||||||
|
L3 |
轴长(自定位圆) |
|
17 |
23 |
26 |
40 |
58 | ||||||||||
|
L4 |
轴长(自端面) |
|
20 |
25 |
30 |
45 |
65 | ||||||||||
|
L5 |
躯体长 |
|
38.5 |
51.5 |
63.5 |
47 |
59 |
72 |
60.5 |
77.5 |
95 |
74 |
101 |
128 |
98.6 |
137.5 |
179 |
|
L6 |
电机法兰厚度 |
|
11.3 |
12.7 |
16 |
31 |
58 | ||||||||||
|
L7 |
躯体长 |
|
95.8 |
108.8 |
120.8 |
119.7 |
131.7 |
144.7 |
146.5 |
163.5 |
181 |
205 |
232 |
259 |
296.6 |
347.5 |
389 |
|
L8 |
凸台厚度 |
|
2 |
3 |
3 |
4 |
5 | ||||||||||
|
B1 |
键宽 |
|
2 |
3 |
5 |
6 |
10 | ||||||||||
|
H1 |
键高 |
|
8.8 |
11.2 |
18 |
22.5 |
38 | ||||||||||
|
Z |
定位孔 |
|
M3×9 |
M5×9 |
M5×12 |
M6×16 |
M12×28 | ||||||||||
|
输入轴负载 |
径向 |
N |
100 |
250 |
450 |
1000 |
1400 | ||||||||||
|
轴向 |
N |
120 |
300 |
500 |
1300 |
1600 | |||||||||||
