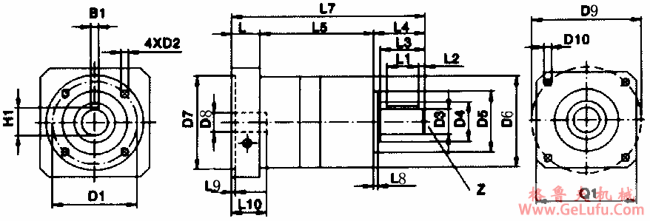

DPL精密行星齿轮减速机外形及安装尺寸 微信：grove_company
QQ：47447450
|
规格 |
|
DPL40 |
DPL64 |
DPL84 |
DPL118 |
DPL150 | ||||||||||
|
级数 |
|
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
3 |
|
所有尺寸单位为mm |
|
|
|
|
|
| ||||||||||
|
D1法兰安装孔中径 |
|
34 |
52 |
70 |
100 |
| ||||||||||
|
D2安装螺孔 |
4× |
M4×6 |
M5×8 |
M6×10 |
M10×16 |
| ||||||||||
|
D3轴径 |
h7 |
10 |
14 |
20 |
25 |
| ||||||||||
|
D4轴根 |
|
12 |
17 |
25 |
35 |
| ||||||||||
|
D5定位平台直径 |
h7 |
26 |
40 |
60 |
80 |
| ||||||||||
|
D6主体外径 |
|
40 |
64 |
84 |
118 |
| ||||||||||
|
D7电机定位端孔径⑴ |
G7 |
30 |
60 |
80 |
95 |
| ||||||||||
|
D8最大电机轴径⑴ |
F7 |
6 |
14 |
19 |
24 |
| ||||||||||
|
D9电机法兰安装孔中径⑴ |
|
46 |
75 |
100 |
115 |
| ||||||||||
|
D10安装螺孔⑴ |
|
M4×10 |
M5×12 |
M6×15 |
M8×20 |
| ||||||||||
|
Q1输入孔法兰⑴ |
|
40 |
70 |
|
120 |
| ||||||||||
|
L1键的长度⑴ |
|
18 |
25 |
|
40 |
| ||||||||||
|
L2键距轴端长度 |
|
2.5 |
2.5 |
|
5 |
| ||||||||||
|
L3自安装台面至轴端距离 |
|
23 |
30 |
|
50 |
| ||||||||||
|
L4输出轴长 |
|
26 |
35 |
|
55 |
| ||||||||||
|
L6电机法兰长度⑵ |
|
24 |
20.5 |
|
26.5 |
| ||||||||||
|
L7总长⑵ |
|
98.5 |
114 |
129.5 |
117 |
139 |
161 |
162 |
195 |
228 |
199 |
239 |
280 |
|
|
|
|
L8安装台面深度 |
|
2 |
3 |
3 |
4 |
| ||||||||||
|
L9电机安装深度 |
|
3 |
3.5 |
3.5 |
4 |
| ||||||||||
|
L10电机轴长⑵ |
|
25 |
23 |
30 |
40 |
| ||||||||||
|
Key DIN 6885 T1 |
|
|
|
|
|
| ||||||||||
|
B1 |
|
3 |
5 |
6 |
8 |
| ||||||||||
|
H1 |
|
11.2 |
16 |
22.5 |
28 |
| ||||||||||
|
中心内径 |
|
|
|
|
|
| ||||||||||
|
Z DIN332，page2，from Ds |
|
M3×9 |
M5×12 |
M6×16 |
M10×22 |
| ||||||||||
（2）由于电机轴长同会引起L10增长，而L6和L7的尺寸会因为L10的增长而相同的长度。 www.gelufu.com
