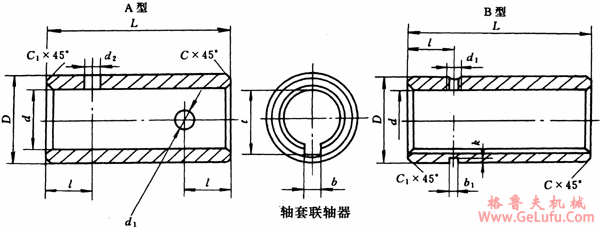

GT型轴套联轴器外形及安装尺寸 gelufu
格鲁夫机械
|
型号 |
d
(H7) |
D |
L |
d1 |
d2 |
l |
k |
b1 |
b
(C10) |
t |
C |
C1 |
质量
m
/kg |
螺钉 |
圆锥销 |
销圈 | |
|
基本尺寸 |
偏差 | ||||||||||||||||
|
GT1 |
18 |
32 |
50 |
M6 |
4 |
12 |
2 |
1 |
6 |
20.8 |
±0.1 |
1 |
2 |
0.17 |
M6×12 |
4×32 |
27 |
|
GT2 |
20 |
35 |
22.8 |
1.5 |
0.252 |
4×35 |
30 | ||||||||||
|
GT3 |
22 |
38 |
60 |
15 |
24.8 |
0.274 |
4×38 |
32 | |||||||||
|
GT4 |
25 |
42 |
75 |
M8 |
5 |
18 |
2.5 |
1.2 |
8 |
28.3 |
±0.2 |
0.48 |
M8×12 |
5×40 |
35 | ||
|
GT5 |
28 |
45 |
80 |
20 |
31.3 |
0.611 |
5×45 |
38 | |||||||||
|
GT6 |
30 |
48 |
90 |
6 |
22 |
33.3 |
0.77 |
6×45 |
41 | ||||||||
|
GT7 |
32 |
52 |
95 |
24 |
10 |
35.3 |
2 |
0.985 |
6×50 |
41 | |||||||
|
GT8 |
35 |
56 |
105 |
M10 |
26 |
3 |
1.6 |
38.3 |
2.5 |
1.23 |
M10×16 |
6×55 |
47 | ||||
|
GT9 |
38 |
62 |
115 |
8 |
28 |
41.3 |
1.6 |
8×60 |
54 | ||||||||
|
GT10 |
40 |
120 |
30 |
12 |
43.3 |
1.63 | |||||||||||
|
GT11 |
42 |
70 |
45.3 |
1.765 |
8×70 |
62 | |||||||||||
|
GT12 |
45 |
130 |
10 |
32 |
14 |
48.8 |
2.22 |
10×70 | |||||||||
|
GT13 |
48 |
140 |
35 |
51.8 |
2.25 | ||||||||||||
|
GT14 |
50 |
80 |
150 |
40 |
53.8 |
3.62 |
M10×18 |
10×80 |
71 | ||||||||
|
GT15 |
55 |
90 |
165 |
16 |
59.3 |
2.5 |
3.145 |
10×90 | |||||||||
|
GT16 |
60 |
180 |
12 |
45 |
18 |
64.4 |
3 |
4.96 |
12×90 |
81 | |||||||
|
GT17 |
65 |
100 |
200 |
50 |
69.4 |
5.88 |
12×100 |
91 | |||||||||
|
GT18 |
70 |
220 |
55 |
20 |
74.9 |
6.85 |
M12×22 | ||||||||||
|
GT19 |
75 |
110 |
M12 |
3.6 |
2.2 |
79.9 |
8.76 |
12×110 |
100 | ||||||||
|
GT20 |
80 |
120 |
240 |
16 |
60 |
22 |
85.4 |
12.19 |
16×120 |
110 | |||||||
|
GT21 |
85 |
270 |
65 |
90.4 |
3 |
16.64 | |||||||||||
|
GT22 |
90 |
130 |
25 |
95.4 |
17.12 |
16×130 |
120 | ||||||||||
