DC系列卷筒用联轴机的标记方法
发布日期：2023-12-28 20:04
浏览次数：
gelufu

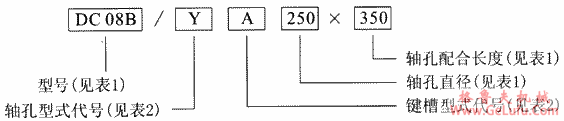

订购卷筒用鼓形齿式联轴器时，规定的标记方法如下：
表2 轴孔及其联接的型式和代号
轴孔型式和代号
键槽型式和代号
轴孔与轴伸的配合选用
H7/m6
根据使用要求，也可选用如下配合
H7/n6 H7/p6 H7/r6
标记示例：
例1 欲订购DC08B型卷筒用鼓形齿式联轴器，要求：主动端Y型轴孔，A型键槽，d=250mm，L=350mm，标准配合；从动端按样本标准联接。
标记为：
DC08B/YA250×350
例2 欲订购DC08A型卷筒用鼓形齿式联轴器，要求：主动端Y型轴孔，B型键槽，d=300mm，L=410mm，标准配合；从动端按上表标准联接。
标记为：
DC08A/YB300×410
