SWC型十字轴式万向联轴机与相配件的联接（JB/T5513-91）
发布日期：2023-12-28 20:04
浏览次数：
mail:china@gelufu.com

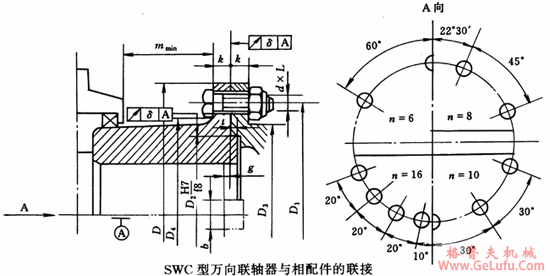

SWC型万向联轴器通过高强度螺栓及螺母把两端的法兰联接在其他配件上。大规格SWC型万向联轴器是通过端面齿、高强度螺栓及螺母把两端的法兰联接在其他配件上。

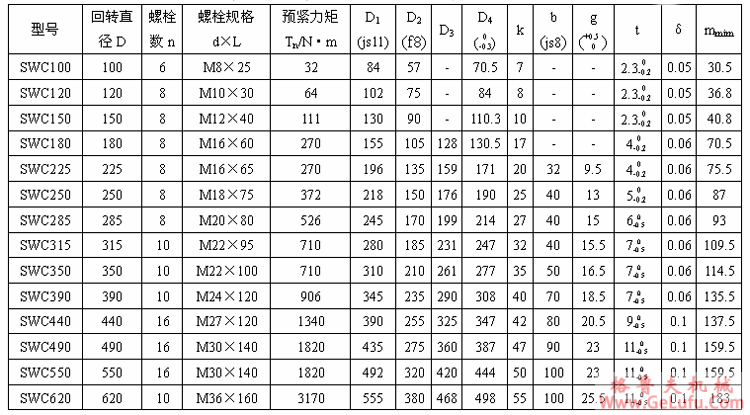

SWC型万向联轴器相配件的联接尺寸及螺栓预紧力矩（JB/T5513-91）/mm
mail:china@gelufu.com

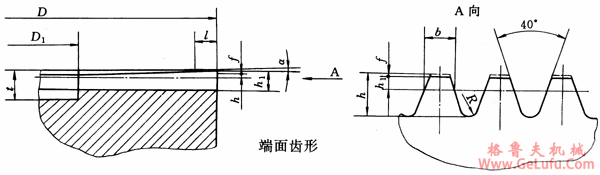

端面齿形尺寸及螺栓预紧力矩（JB/T5513-91）/mm
|
型号 |
回转直
径D |
螺栓
数n |
螺栓规格
d×L |
预紧力矩
Tn/N・m |
齿数Z |
b |
h |
h1 |
f |
R |
l |
t |
D1 |
α |
|
SWC680 |
680 |
24 |
M24×140 |
850 |
120 |
8.909 |
4.734 |
12.452 |
0.29 |
2.5 |
10 |
14 |
550 |
1°40′ |
|
SWC780 |
780 |
24 |
M30×160 |
1700 |
144 |
8.513 |
3.961 |
11.366 |
0.52 |
2.5 |
15 |
13 |
640 |
2° |
|
SWC840 |
840 |
24 |
M36×180 |
2960 |
144 |
9.168 |
4.861 |
13.166 |
0.52 |
2.5 |
15 |
15 |
710 |
2° |
|
SWC920 |
920 |
24 |
M36×200 |
2960 |
144 |
10.042 |
6.061 |
15.566 |
0.52 |
2.5 |
15 |
17 |
760 |
2° |
|
SWC1000 |
1000 |
20 |
M48×240 |
7160 |
180 |
8.73 |
4.059 |
11.961 |
0.72 |
2.5 |
15 |
13 |
840 |
2°44′43″ |
|
SWC1100 |
1100 |
20 |
M48×260 |
7160 |
180 |
9.603 |
5.258 |
14.36 |
0.72 |
2.5 |
15 |
16 |
920 |
2°44′43″ |
|
SWC1200 |
1200 |
20 |
M56×280 |
11500 |
180 |
10.476 |
6.457 |
16.578 |
0.72 |
2.5 |
15 |
18 |
1000 |
2°44′43″ | |
|
