SWP型万向联轴机与主、从动端联接尺寸（JB/T3241-91）
发布日期：2023-12-28 20:04
浏览次数：
QQ：20275456
SWP型万向联轴器是用高强度螺栓及自锁螺母把两端的法兰联接在其他机械构件上，转矩是通过法兰端面键及法兰间的摩擦力来传递。

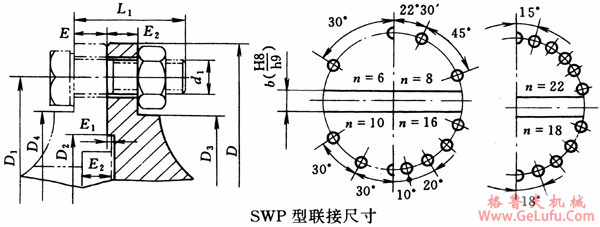

SWP型万向联轴器联接尺寸（JB/T3241-91）/mm
|
型号 |
回转直径D |
螺栓数n |
螺栓规格d1×L1 |
预紧力矩Ma/N・m |
D1(js11) |
D2(f8) |
D3 |
D4 |
E |
E1 |
E2 |
b(H8) |
|
SWP160□ |
160 |
6 |
M12×1.5×50 |
110 |
140 |
95 |
118 |
121 |
15 |
3.5 |
12 |
20 |
|
SWP180□ |
180 |
6 |
M14×1.5×50 |
180 |
155 |
105 |
128 |
133 |
15 |
3.5 |
13 |
24 |
|
SWP200□ |
200 |
8 |
M14×1.5×55 |
180 |
175 |
125 |
146 |
153 |
17 |
4.5 |
15 |
28 |
|
SWP225□ |
225 |
8 |
M16×1.5×65 |
275 |
196 |
135 |
162 |
171 |
20 |
4.5 |
16 |
32 |
|
SWP250□ |
250 |
8 |
M18×1.5×75 |
400 |
218 |
150 |
180 |
190 |
25 |
4.5 |
20 |
40 |
|
SWP285□ |
285 |
8 |
M20×1.5×85 |
570 |
248 |
170 |
205 |
214 |
27 |
6 |
23 |
40 |
|
SWP315□ |
315 |
10 |
M22×1.5×95 |
735 |
280 |
185 |
235 |
245 |
32 |
6 |
23 |
40 |
|
SWP350□ |
350 |
10 |
M22×1.5×100 |
735 |
310 |
210 |
260 |
280 |
35 |
7 |
25 |
50 |
|
SWP390□ |
390 |
10 |
M24×2×110 |
912 |
345 |
235 |
290 |
308 |
40 |
7 |
28 |
70 |
|
SWP435□ |
435 |
16 |
M27×2×120 |
1340 |
385 |
255 |
325 |
342 |
42 |
9 |
32 |
80 |
|
SWP480□ |
480 |
16 |
M30×2×130 |
1820 |
425 |
275 |
370 |
377 |
47 |
11 |
36 |
90 |
|
SWP550□ |
550 |
16 |
M30×2×140 |
1820 |
492 |
320 |
435 |
444 |
50 |
11 |
36 |
100 |
|
SWP600□ |
600 |
22 |
M33×2×150 |
2440 |
544 |
380 |
480 |
492 |
55 |
13 |
43 |
90 |
|
SWP640□ |
640 |
18 |
M36×3×165 |
3170 |
575 |
385 |
505 |
518 |
60 |
13 |
45 |
100 |
注：□表示A、B、C、D、E、F、G中任意一个型式。
SWP型万向联轴器安装长度（JB/T3241-91）/mm
|
型号 |
安装长度 |
|
SWP160□ |
800 |
1000 |
1250 |
1400 |
1600 |
|
|
SWP180□ |
|
1000 |
1250 |
1400 |
1600 |
1800 |
2000 |
|
|
SWP200□ |
|
1000 |
1250 |
1400 |
1600 |
1800 |
2000 |
|
|
SWP225□ |
|
1250 |
1400 |
1600 |
1800 |
2000 |
2240 |
|
|
SWP250□ |
|
1250 |
1400 |
1600 |
1800 |
2000 |
2240 |
2500 |
|
|
SWP285□ |
|
1400 |
1600 |
1800 |
2000 |
2240 |
2500 |
2800 |
|
|
SWP315□ |
|
1600 |
1800 |
2000 |
2240 |
2500 |
2800 |
3150 |
|
|
SWP350□ |
|
1600 |
1800 |
2000 |
2240 |
2500 |
2800 |
3150 |
3550 |
|
|
SWP390□ |
|
1800 |
2000 |
2240 |
2500 |
2800 |
3150 |
3550 |
4000 |
|
|
SWP435□ |
|
2000 |
2240 |
2500 |
2800 |
3150 |
3550 |
4000 |
4500 |
|
|
SWP480□ |
|
2240 |
2500 |
2800 |
3150 |
3550 |
4000 |
4500 |
5000 |
|
|
|
SWP550□ |
|
2500 |
2800 |
3150 |
3550 |
4000 |
4500 |
5000 |
5600 |
|
|
SWP600□ |
|
3150 |
3550 |
4000 |
4500 |
5000 |
5600 |
6300 |
|
SWP640□ |
|
3550 |
4000 |
4500 |
5000 |
5600 |
6300 |
注：1. □表示A、D、E、F中任意一个型式。
2.安装长度L包括S/2。
3.选用表列以外的安装长度时，可与制造厂商定。 |
|
