精密减速机

XB1系列单级谐波传动减速机外形及安装尺寸

发布日期：2023-12-28 19:55 浏览次数：

XB1系列单级谐波传动减速机外形及安装尺寸(图1) QQ：20275456

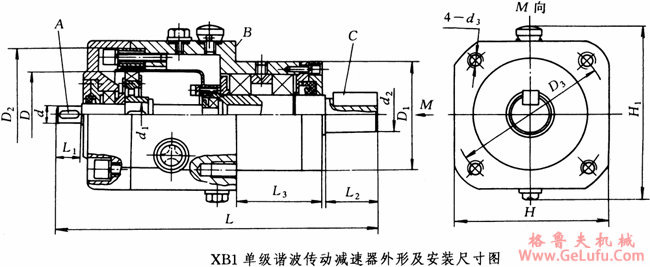

XB1系列单级谐波传动减速器外形及安装尺寸见图3和表2。
XB1系列单级谐波传动减速机外形及安装尺寸(图2)
图3
表2 XB1系列谐波传动减速器外形及安装尺寸 (mm)
机型
d
(h7)
d1
(js6)
d2
(h7)
d3
D
D1
(h7)
D2
D3
L
L1
L2
L3
H
H1
A
C
25
4
6
8
M4
25
30
40
43
85
8
12
22
45
50
键1×1.4×4
键C2×10
32
6
10
12
M5
32
45
50
55
115
12
16
33
55
60
键2×8
键C4×14
40
8
12
15
M5
40
50
60
66
140
16
22
38
65
72
键3×12
键C5×18
50
10
14
18
M6
50
60
70
76
170
18
30
43
75
82
键3×15
键C6×25
60
14
18
22
M6
60
68
85
100
194
18
35
47
90
98
键5×14
键C6×32
80
14
18
30
M10
80
85
115
130
243
20
44
62
122
144
键5×16
键C8×40
100
16
24
35
M12
100
100
135
155
293
24
53
67
145
167
键5×20
键C10×50
120
18
24
45
M14
120
120
170
195
350
28
68
82
185
240
键6×24
键C14×62
160
24
40
60
M20
160
140
220
245
443
38
88
91
235
290
键8×32
键C18×80
200
30
50
80
M24
200
180
270
300
538
48
108
115
285
340
键8×40
键C22×100
250
35
60
95
M27
240
215
330
360
669
60
128
156
345
423
键10×50
键C25×120
注：1. 25机型A栏：键按GB1109-96选用。
2. 其余的键按GB1096-96选用。
