XB系列谐波传动减速机结构型式和工作原理

(1) 结构型式

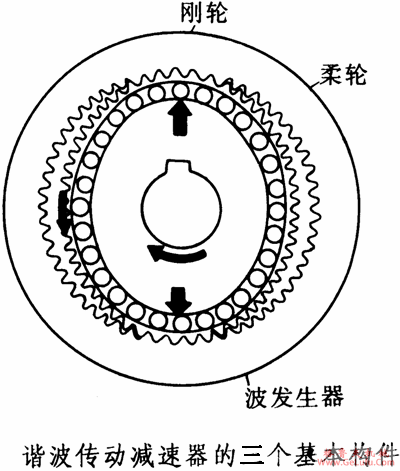

谐波传动减速器包括三个基本构件：波发生器、柔轮、刚轮(如图1所示)。三个构件中可任意固定一个，其余两个一为主动，一为从动，可实现减速或增速(固定传动比)，也可变成两个输入，一个输出，组成差动传动。

图1

(2) 工作原理

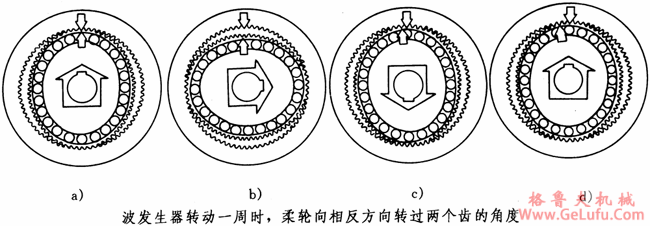

谐波传动减速器的工作原理如图2a、b、c、d所示，当刚轮固定，波发生器为主动，柔轮为从动时，柔轮在椭圆形的波发生器作用下产生变形，在波发生器长轴两端处的柔轮轮齿与刚轮轮齿啮合；在波发生器短轴两端处，柔轮轮齿与刚轮轮齿脱开；在椭圆长轴两侧，柔轮轮齿与刚轮轮齿处于不啮合状态。在波发生器长轴旋转的正方向一侧，称为啮入区；在长轴旋转的反方向一侧，称为啮出区。由于波发生器的连续转动，使得啮入、啮合、啮出、脱开这四种情况依次变化，循环不已。由于柔轮比刚轮的齿数少2个，所以当波发生器转动一周时，柔轮向相反方向转过两个齿的角度，从而实现了大的减速比。

图2
