减速机相关

凸缘式剪销安全离合机结构简介及外形尺寸

发布日期：2023-12-28 20:40 浏览次数：

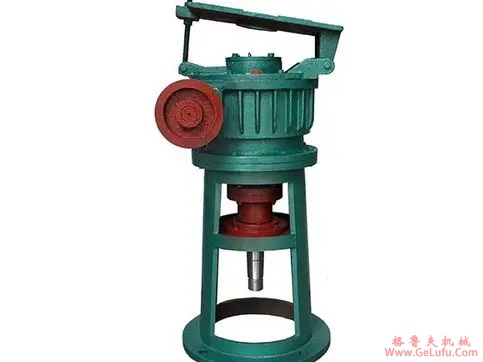

凸缘式剪销安全离合机结构简介及外形尺寸(图1) fax:0312-6784733

剪销式安全离合器分凸缘式和套筒式两种。安全销有光销和带糟销两种，后者性能较好，更换方便，应用较广。
凸缘式剪销安全离合机结构简介及外形尺寸(图2)
套筒式剪销安全离合器结构简单，一般取销直径为2―5mm，适于传递转矩较小的轻型传动系统。
凸缘式剪销安全离合机结构简介及外形尺寸(图3)
凸缘式剪销安全离合器的主要尺寸 mm
d0(H7/h6)
D1
D2
d0(H7/h6)
L1
L2
a
b
c
e
m
g
最小剪断力
1.5
M16
5
10
22
16
10
12
11
5
8
1.5
700
2
1300
3
M20
8
15
30
25
12
18
17
8
10
2
2900
4
5200
5
8100
6
M30
12
25
50
45
22
28
26
19
16
2.5
12000
8
21000
10
33000
16
M48
18
40
75
64
33
42
39
25
28
3
55000
18
83400
20
130000
安全销的材料，通常采用＆b≥620N/mm的钢如45、60，硬度为30―36HRC，销套一般用40Cr，硬度为50―56HRC，以提高其耐磨性。
