CSK型（KK型）单向超越离合机

发布日期：2023-12-28 20:40 浏览次数：

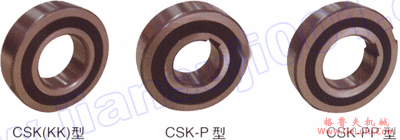

CSK型（KK型）单向超越离合机(图1) 格鲁夫配件

特性及应用：

CSK系列楔块式超越离合器又称单向旋转球轴承，外形尺寸与62系列深沟球轴承相同。它是深沟球轴承和楔块式离合器的组合（CSK40除外），其内容已填注润滑脂。转矩的传递一般为过盈配合方式。以N6公差将外环与机壁压合，以N6公差将内环与工作轴压合。根据用户需要，内、外环可制作键槽，内环制作键槽的型号为CSK-P，内、外环皆有键槽的型号为CSK-PP。CSK系列安装时要注意，不要敲打内环压迫外环进入机壁，也不可敲打外环压迫内环挤入轴外径的安装方式。适用于印刷机械、包装机械、食品机械、测试设备等传递中。

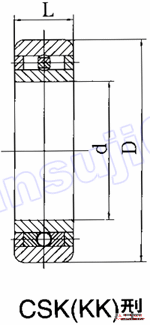

结构型式：

CSK（KK）型超越离合器（单向轴承）基本参数和主要尺寸单位：mm

序号	型号	公称转矩 Tn （N・m）	超越时的极限转速 n （r/min）	外形尺寸			轴承系列	质量 m （kg）
序号	型号	公称转矩 Tn （N・m）	超越时的极限转速 n （r/min）	内径d	外径D	宽度L	轴承系列	质量 m （kg）
1	CSK12	7.4	10000	12	32	10	6201	0.04
2	CSK15	13.5	8400	15	35	11	6202	0.06
3	CSK17（KK17、BB17）	24.5	7350	17	40	12	6203	0.07
4	CSK20（KK20、BB20）	40	6000	20	47	14	6204	0.11
5	CSK25（KK25、BB25）	68	5200	25	52	15	6205	0.14
6	CSK30（KK30、BB30）	110	4200	30	62	16	6206	0.21
7	CSK35（KK35、BB35）	140	3600	35	72	17	6207	0.30
8	CSK40	260	3000	40	80	22		0.50

CSK-P及CSK-PP型键槽尺寸单位：mm

键槽	型号
键槽	CSK15P CSK15PP	CSK17P CSK17PP	CSK20P CSK20PP	CSK25P CSK25PP	CSK30P CSK30PP	CSK35P CSK35PP	CSK40P CSK40PP
内环（b_l×t_l）	5×1.5	5×1.8	6×2.0	8×2.0	10×2.3	10×2.4	12×2.4
外环（b×t）	2×0.6	2×1.0	3×1.5	6×2.0	6×2.0	8×2.5	10×3.0

◆CSK-P内环与工作轴可适用K6公差，外环依然使用N6公差紧配压入机壁；

◆CSK-PP内环与工作轴为K6公差，外与机壁为K6公差，也可内环与轴h6公差或外环与机壁H6公差。
