JAI大法兰机架（69标）、JAII（69标）机架外形尺寸

发布日期：2023-12-28 20:29 浏览次数：

JAI大法兰机架（69标）、JAII（69标）机架外形尺寸(图1) www.gelufu.com.cn

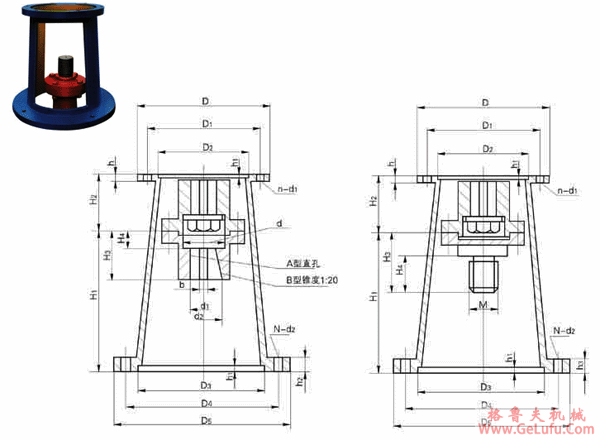

JAI大法兰机架（69标）、JAII（69标）机架外形尺寸

格鲁夫机械

JAI大法兰机架（69标）、JAII（69标）机架外形尺寸(图2) gelufu.com.cn

机架
型号
减速机
型号
输入端接口
输出端接口
H1
H2
H3
H4
d
A型直孔
B型维孔
Ⅰ220
D
D1
D2
h
h1
n-d1
D3
D4
D5
h
n-d2
d1
b
d2
b
JAⅠ0
B0
190
160
140
16
5
4-12
165
210
250
16
6-12
205
55
55
18
45
30
8
JAⅠ1
B1
230
200
170
16
5
6-12
215
260
290
16
8-12
226
84
75
25
50
35
10
35
10
JAⅠ2
B2
260
230
200
20
6
6-12
290
350
380
20
8-14
250
96
90
30
70
45
14
50
14
JAⅠ3
B3
340
310
270
22
6
6-13.5
360
440
480
22
8-18
300
112
110
30
80
55
16
60
18
JAⅠ4
B4
400
360
320
22
7
8-15
440
530
580
25
8-22
384
141
130
40
90
70
20
70
20
JAⅠ5
B5
490
450
400
25
7
12-18
450
550
600
28
8-22
390
160
150
40
115
90
25
85
25
本机架适用于摆线针轮减速机的联接，配刚性联轴器，上联轴器装JA型直孔，下联轴器装A型直孔或B型锥孔，锥度为1：20的联轴器。该机架无支承适用于反应器传来的轴向力不大时使用。
JAⅡ<69标>无支点机架，配螺纹联轴器主要参数及尺寸
机架
型号
减速机
型号
输入端接口
输出端接口
H1
H2
H3
H4
M
反应罐
容积（升）
D
D1
D2
h1
h
N-d1
D3
D4
D5
h3
N-d2
JAⅡ1
B1
230
200
170
5
16
6-12
215
260
290
16
8-12
226
84
93
50
M33×2
50-100
120
60
M42×3
200
JAⅡ2
B2
260
230
200
6
20
6-12
230
300
345
20
3-18
254
96
120
60
M42×3
200-300
120
60
M48×3
500
JAⅡ3
B3
340
310
270
6
22
6-13.5
320
400
460
22
4-20
328
112
120
80
M60×4
1000
120
80
M68×4
1500
120
80
M78×4
2000
JAⅡ4
B4
400
360
320(316)
7
22
8-15
440
530
580
25
8-22
384
141
130
80
M78×4
3000
JAⅡ5
B5
490
450
400
7
25
12-18
450
550
600
28
8-22
390
160
130
80
M78×4
5000
上一篇：TB型搪玻璃反应罐专用机架外形及安装尺寸（HG5-251-79）
下一篇：JN、JMA型机架外形及安装尺寸
