BKF100、BKAF100、BKF112、BKAF112、BKF132、BKAF132、BKF140、BKAF140、BKF180、BKAF180、BKF212、BKAF212、BKF265、BKAF265、BKF315、BKAF315、BKF375、BKAF375、BKF450、BKAF450系列螺旋锥齿轮减速机安装尺寸（BKF..、BKAF）

发布日期：2023-12-28 19:40 浏览次数：

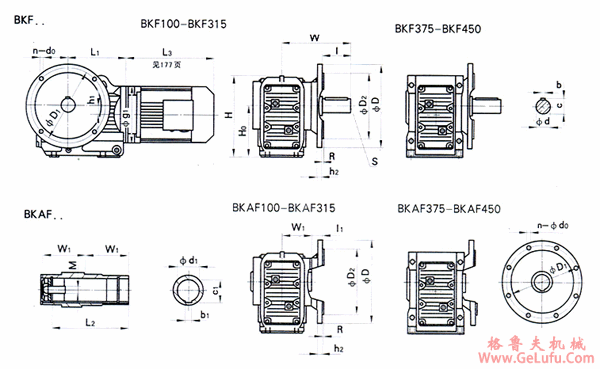

BKF100、BKAF100、BKF112、BKAF112、BKF132、BKAF132、BKF140、BKAF140、BKF180、BKAF180、BKF212、BKAF212、BKF265、BKAF265、BKF315、BKAF315、BKF375、BKAF375、BKF450、BKAF450系列螺旋锥齿轮减速机安装尺寸（BKF..、BKAF）(图1) 格鲁夫配件

Tel:0312-6784766

型号	安装尺寸							轴伸尺寸				外形尺寸
型号	Ho	S	R	D₁	n	do	D₂	b	c	I	c	L₁	W	D	h₁	h₂	H
BKF100	100	M10	3.5	130	4	9	110j6	8	25k6	50	28	139	134	160	8.5	10	164
BKF112	112	M10	3.5	165	4	11	130j6	8	30k6	60	33	166	160	200	7.2	10	185
BKF132	132	M12	4	215	4	13.5	180j6	10	35k6	70	38	173	177	250	13.1	15	215
BKF140	140	M16	4	215	4	13.5	180j6	12	40k6	80	43	179	193	250	20	15	226
BKF180	180	M16	4	265	4	13.5	230j6	14	50k6	100	53.5	202	242	300	31.3	16	286
BKF212	212	M20	5	300	4	17.5	250h6	18	60m6	120	64	257	270	350	25.9	18	338
BKF265	265	M20	5	400	8	17.5	350h6	20	70m6	140	74.5	277	332	450	32.3	22	414
BKF315	315	M01	5	400	8	17.5	350h6	25	90m6	170	95	341	386	450	52	22	500
BKF375	375	M24	5	500	8	17.5	450h6	28	110m6	210	116	390	466	550	53	25	592
BKF450	450	M24	6	600	8	22	550h6	32	120m6	210	127	426	520	660	71.7	28	705

mail:china@gelufu.com

型号	安装尺寸							轴伸尺寸				外形尺寸
型号	L₂	D₁	R	D₂	n	do	M	b₁	d₁(H7)	I₁	c₁	D	h₂	W₁	g₁
BKAF100	105	130	3.5	110j6	4	9	M10×25	8	30	24	33.3	160	10	60	120
BKAF112	130	165	3.5	130j6	4	11	M10×25	10	35	25	38.3	200	10	72	160
BKAF132	142	215	4	180j6	4	13.5	M16×40	12	40	23.5	43.3	250	15	83	160
BKAF140	156	215	4	180j6	4	13.5	M16×40	12	40	23	43.3	250	15	90	160
BKAF180	183	265	4	230j6	4	13.5	M16×40	14	50	37	53.8	300	16	105	200
BKAF212	210	300	5	250j6	4	13.5	M20×50	18	60	30	64.4	350	18	120	250
BKAF265	270	400	5	350j6	8	17.5	M20×50	20	70	41.5	74.9	450	22	150	300
BKAF315	310	400	5	350j6	8	17.5	M24×60	25	90	41	95.4	450	22	175	350
BKAF375	370	500	5	450h6	8	17.5	M24×60	28	100	51	106.4	550	25	205	450
BKAF450	457	600	6	550h6	8	22	M24×60	32	120	60	127.4	660	28	250	550
