减速电机

WF系列平行轴斜齿轮减速机安装尺寸（WFS37-WFS157）

发布日期：2023-12-28 19:39 浏览次数：

WF系列平行轴斜齿轮减速机安装尺寸（WFS37-WFS157）(图1)

fax:0312-6784733

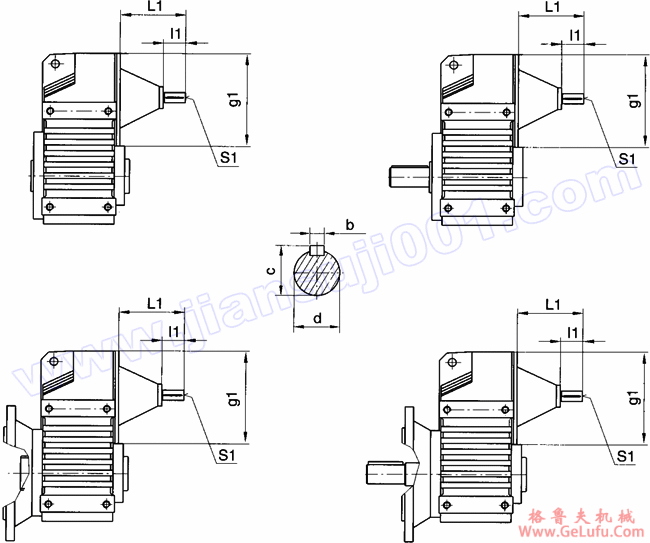

WF系列平行轴斜齿轮减速机安装尺寸（WFS37-WFS157）(图2)
型号
d
L1
l1
S1
c
b
g1
WFS37
16k6
115
40
M5
18
5
120
WFS47
16k6
115
40
M5
18
5
120
WFS57
19k6
120
40
M6
21.5
6
160
WFS67
19k6
120
40
M6
21.5
6
160
WFS77
24k6
140
50
M8
27
8
200
WFS87
28k6
180
60
M10
31
8
250
WFS97
38k6
220
80
M12
41
10
300
WFS107
42k6
270
110
M16
45
12
350
WFS127
55m6
297
110
M20
59
16
400
WFS157
70m6
374
140
M20
74.5
20
520
注：其它尺寸请参见WF系列
