JRTF平行轴――斜齿轮减速电机安装尺寸(JRTFF27..～JRTFF157..，JRTFAF27..～JRTFAF157..)

发布日期：2023-12-28 19:39 浏览次数：

JRTF平行轴――斜齿轮减速电机安装尺寸(JRTFF27..～JRTFF157..，JRTFAF27..～JRTFAF157..)(图1)

格鲁夫减速机

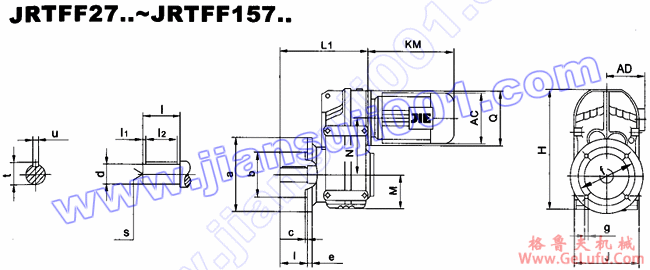

JRTF平行轴――斜齿轮减速电机安装尺寸(JRTFF27..～JRTFF157..，JRTFAF27..～JRTFAF157..)(图2) 格鲁夫配件

www.gelufu.com

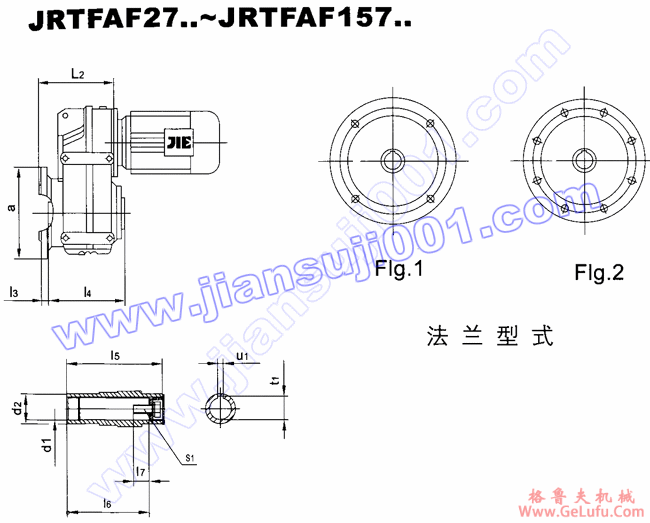

JRTF平行轴――斜齿轮减速电机安装尺寸(JRTFF27..～JRTFF157..，JRTFAF27..～JRTFAF157..)(图3)

fax:0312-6784733

WX:grove_company

型号	法兰型式	a b	c e	f g	轴伸尺寸				空心轴尺寸					H J	L₁ L₂	M N Q
型号	法兰型式	a b	c e	f g	d l	l₁ l₂	s	t u	d₁ d₂	l₃ l₄	l₅ l₆	l₇ s₁	t₁ u₁	H J	L₁ L₂	M N Q
JRTF27 JRTFAF27	Flg.1	160 110j6	3.5 10	130 8.5	25k6 50	5 40	M10	28 8	25H7 40	20 107	104 89	17 M10×25	28.3 8	223 150	165 118.5	60 98.7 120
JRTF37 JRTFAF37	Flg.1	160 110j6	3.5 10	130 9	25k6 50	5 40	M10	28 8	30H7 45	24 123	120 105	17 10×25	33.3 8	252 165	184 138	76 112 120
JRTF47 JRTFAF47	Flg.1	200 130j6	3.5 12	165 11	30k6 60	3.5 50	M10	33 8	35H7 50	25 153	150 132	22 M10×25	38.3 10	269 180	218 162	77 128.1 120
JRTF57 JRTFAF57	Flg.1	250 180j6	4 15	215 13.5	35k6 70	7 56	M12	38 10	40H7 55	23.5 170	166 142	29 M16×40	43.3 12	317 200	243 177	93 136 160
JRTF67 JRTFAF67	Flg.1	250 180j6	4 15	215 13.5	40k6 80	5 10	M16	43 12	40H7 55	23 184	180 156	29 M16×40	43.3 12	343 212	264 188	97 159.5 160
JRTF77 JRTFAF77	Flg.1	300 230h6	4 16	265 13.5	50k6 100	10 80	M16	53.5 14	50H7 70	37 213	210 183	32 M16×45	53.8 14	426 270	330 234	121 200 200
JRTF87 JRTFAF87	Flg.1	350 250h6	5 18	300 17.5	60m6 120	5 110	M20	64 18	60H7 85	30 243	240 210	36 M20×50	64.4 18	531 330	374 259	152 246.7 250
JRTF97 JRTFAF97	Flg.2	450 350h6	5 22	400 17.5	70m6 140	7.5 125	M20	74.5 20	70H7 95	41.5 303	300 270	34 M10×50	74.9 20	623 400	456 321	178 285 300
JRTF107 JRTFAF107	Flg.2	450 350h6	5 22	400 17.5	90m6 170	5 160	M24	95 25	90H7 118	41 353	350 313	40 M24×60	95.4 25	717 450	523 358	200 332.4 350
JRTF127 JRTFAF127	Flg.2	550 450h6	5 25	500 17.5	110k6 210	15 180	M24	116 28	100H7 135	51 413	410 373	38 M24×60	106.4 28	856 530	634 429	236 382.6 450
JRTF157 JRTFAF157	Flg.2	660 550h6	6 28	600 22	120k6 210	5 200	M24	127 32	127H7 155	60 503	500 460	36 M24×60	127.4 32	1021 660	725 521	286 447 550
