MN37、MN47、MN57、MN67、MN77、MN87、MN97、系列圆柱蜗杆减速机的安装尺寸
发布日期：2023-12-28 19:37
浏览次数：
微信：grove_company

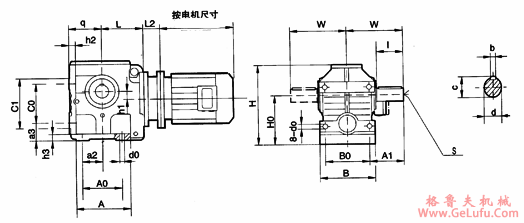

MN系列圆柱蜗杆减速机的安装尺寸 mail:china@gelufu.com
www.gelufu.com.cn
|
|
型号 |
安装尺寸 |
轴伸尺寸 |
外形尺寸 |
|
H0 |
B0
A0 |
C0
A1 |
a2
a3 |
q
do |
d |
l |
b |
c |
S |
h1
h2 |
h3
L |
B
H |
W
A |
C1 |
L2 |
|
MN37 |
80 |
90
63 |
80
55 |
35
40 |
63
9 |
20k6 |
40 |
6 |
22.5 |
M6 |
4.1
10 |
10
80 |
108
143 |
100
89 |
98 |
电机尺寸 |
|
MN47 |
100 |
100
80 |
80
65 |
35
35 |
75
11 |
25k6 |
50 |
8 |
28 |
M10 |
9.0
12 |
15
96 |
120
165 |
115
112 |
105 |
|
MN57 |
112 |
110
100 |
100
79 |
45
35 |
80
11 |
30k6 |
60 |
8 |
33 |
M10 |
21.0
12 |
15
107 |
136
189 |
134
130 |
130 |
|
MN67 |
140 |
130
130 |
130
95 |
60
40 |
106
13.5 |
35k6 |
70 |
10 |
38 |
M12 |
26.3
15 |
20
143 |
160
238 |
160
175 |
170 |
|
MN77 |
180 |
150
135 |
135
120 |
75
70 |
125
17.5 |
45k6 |
90 |
14 |
48.5 |
M16 |
40.4
25 |
25
162 |
185
301 |
195
204 |
177 |
|
MN87 |
225 |
200
180 |
180
155 |
92
82 |
150
22 |
60m6 |
120 |
18 |
64 |
M20 |
39.6
30 |
30
190 |
250
368 |
255
247 |
230 |
|
MN97 |
280 |
250
235 |
235
170 |
115
90 |
180
26 |
70m6 |
140 |
20 |
74.5 |
M20 |
59.1
35 |
35
240 |
300
455 |
295
320 |
295 | 格鲁夫机械 |
|
