GK37型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸

发布日期：2023-12-28 19:37 浏览次数：

GK37型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸(图1)

QQ：20275456

GK型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸
GK系列输出轴垂直于输入轴。由两级斜齿轮和一级弧齿锥齿轮构成。输入功率0.12-200kW，最大输出转矩18000N.m。
GK77型：底脚安装，输出轴为实心轴。型号规格有GK37…GK157等10种。各型号结构尺寸请见相应结构尺寸表，功率及传动比见选型参数表。

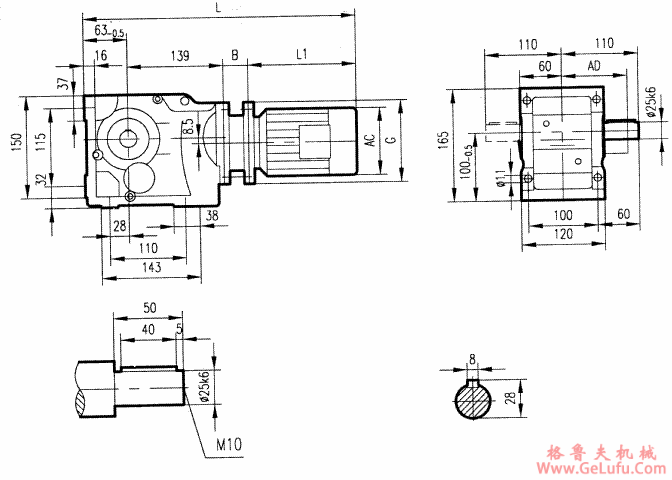

GK37型斜齿轮弧齿锥齿轮减速电机安装结构图尺寸(图2)
法兰联接式（Y2标准电机）
电机机座号
63
71
80
90S
90L
100L
AC
130
145
175
195
195
215
AD
70
80
145
155
155
180
B
45
50.5
60.5
60.5
60.5
85.5
G
140
160
200
200
200
250
L1
207
225
255
270
295
325
L
454
477.5
517.5
532.5
557.5
612.5
