TS..S38、TS..S48、TS..S58、TS..S68、TS..S78、TS..S88、TS..S98、TS..38TR18、TS..48TR18、TS..58TR18、TS..68TR38、TS..78TR38、系列蜗轮蜗杆减速机外形安装尺寸

发布日期：2023-12-28 19:36 浏览次数：

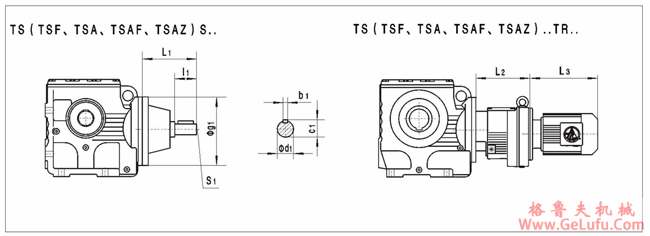

TS..S38、TS..S48、TS..S58、TS..S68、TS..S78、TS..S88、TS..S98、TS..38TR18、TS..48TR18、TS..58TR18、TS..68TR38、TS..78TR38、系列蜗轮蜗杆减速机外形安装尺寸(图1)

格鲁夫

TS..S38……系列蜗轮蜗杆减速机外形安装尺寸 TS..S38、TS..S48、TS..S58、TS..S68、TS..S78、TS..S88、TS..S98、TS..38TR18、TS..48TR18、TS..58TR18、TS..68TR38、TS..78TR38、系列蜗轮蜗杆减速机外形安装尺寸(图2)

格鲁夫减速机

型号	d₁	L₁	l₁	S₁	c₁	b₁	g₁
TS..S38	16k6	115	40	M5	18	5	120
TS..S48	16k6	115	40	M5	18	5	120
TS..S58	16k6	115	40	M5	18	5	120
TS..S68	19k6	120	40	M6	21.5	6	160
TS..S78	24k6	140	50	M8	27	8	200
TS..S88	28k6	180	60	M10	31	8	250
TS..S98	38k6	220	80	M12	41	10	300

型号	电机机座号	L₂	L₃	型号	电机机座号	L₂	L₃
TS..38TR18 TS..48TR18 TS..58TR18	Y₂63..	175	≤208	TS..88TR58 TS..98TR58	Y₂63..	187	≤198
	Y₂71..	175	≤266		Y₂71..	187	≤266
	Y₂80..	175	≤272		Y₂80..	187	≤272
TS..68TR38 TS..78TR38	Y₂63..	157	≤208		Y₂90..	187	≤320
	Y₂71..	157	≤266		Y₂100L	187	≤350
	Y₂80..	157	≤272		Y₂112M	187	≤375
	Y₂90..	157	≤320

注：其余尺寸请参见相对应型号。
