YCJR系列齿轮减速三相异步电动机(JB/T6447-92)

发布日期：2023-12-28 19:36 浏览次数：

YCJR系列齿轮减速三相异步电动机(JB/T6447-92)(图1) 手机：13331225020

概述

YCJR系列齿轮减速三相异步电动机是参照JB/T6447-92标准设计、制造，并符合IEC标准的最新产品。它由拖动电动机与齿轮减速装置藕合而成，具有结构紧凑、体积小、重量轻、噪声低、振动小、效率高等特点，是理想的低速动力源。广泛应用于冶金、矿山、轻工、化工、钢铁、水泥、纺织、印染、制糖、食品、橡胶、医药、包装、建筑、起重运输、农机等行业，并可供引进设备的配套与维修。

根据用户需要，尚可配套多速、高效、直流等各类电动机，并可根据用户要求，装置直流电磁制动器或单向停止器以及各种编码器等。

防护等级因所配电动机而异，可为IP44或IP54等，冷却方法为IC0141。

本系列减速电动机齿轮的参数经优化设计，采用优质合金钢经锻造、制齿并赋予严格的热处理；齿轮经瑞士REISHAUER公司的蜗杆砂轮磨齿机磨削加工，精度达GB/T10095.1～2-2001的5级。机座用高强度铸铁制成，有底脚、法兰两种结构，（可供底脚+法兰结构）。

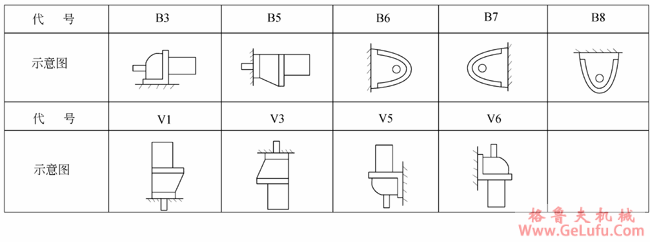

减速装置的效率，在B3或B5安装时，单级减速传动不低于96%，两级减速传动不低于94%，三级减速传动不低于92%。电动机的绝缘等级为B级，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。

使用条件

环境温度：在-15℃～+40℃条件下额定运行。

海拔：不超过1000m

额定电压：380V

额定频率：50Hz

接法：3kW及以下为Y，4kW及以上为△接法。

工作方式：连续（S1）

润滑

减速电动机出厂前注入半流体锂基减速机脂，注入量由安装型式而定。更换时间为10000h。

选型指南

1、用户可根据实际工作制和负载性质参照服役系数表选取服役系数。计算后确定减速电动机的功率与型号。

2、服役系数确定后选择机座号满足下面关系式：f×Ma≤[M]

[M]服役系数为1时许用扭矩

Ma输出扭矩

f服役系数

服役系数表

每天工作时数	负载性质
每天工作时数	均匀平稳	中等震动	严重冲击
2小时	1.00 (1.00)	1.00 (1.25)	1.25 (1.50)
10小时	1.00 (1.25)	1.25 (1.50)	1.50 (1.75)
24小时	1.25 (1.50)	1.50 (1.75)	1.75 (2.00)
