JF系列减速机外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)(GB10095-88)

发布日期：2023-12-28 19:36 浏览次数：

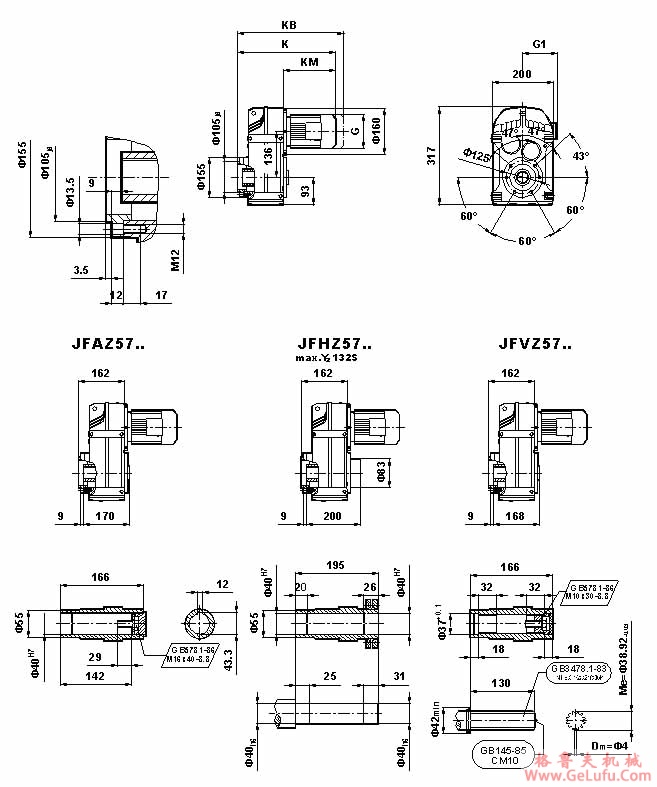

JF系列减速机外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)(GB10095-88)(图1)

QQ：47447450

外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57) 格鲁夫减速机

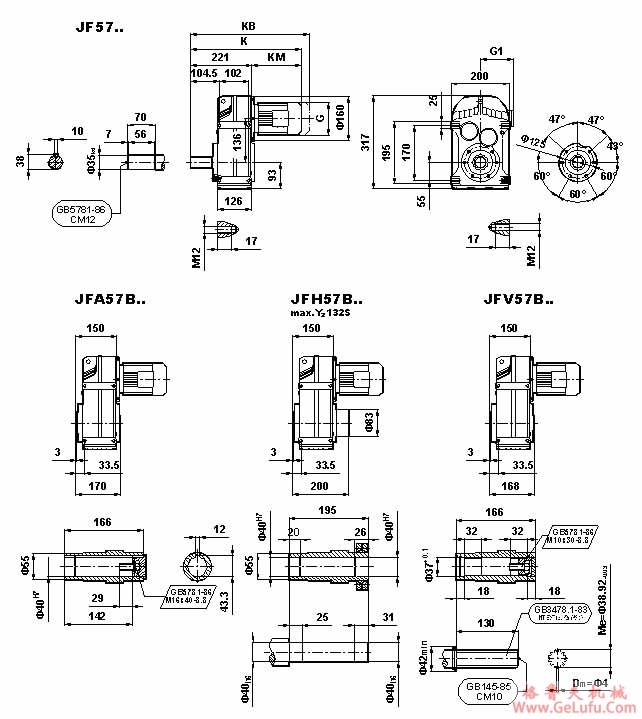

JF系列减速机外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)(GB10095-88)(图2)

格鲁夫机械

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S
G(AC)	130	145	175	195	195	215	240	275
G1(AD)	70	80	145	155	155	180	190	210
K	428	446	476	491	516	546	561	611
KB	498	516	566	581	606	641	656	706
KM(LB)	207	225	255	270	295	325	340	390

注：KB为带制动器的长度 QQ：47447450

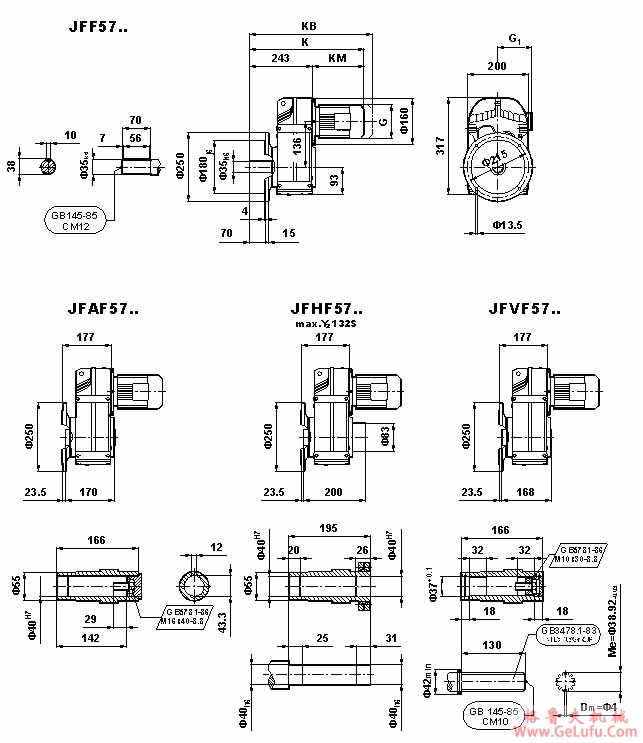

JF系列减速机外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)(GB10095-88)(图3)

QQ：47447450

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S
G(AC)	130	145	175	195	195	215	240	275
G1(AD)	70	80	145	155	155	180	190	210
K	450	468	498	513	538	568	583	633
KB	520	538	588	603	628	663	678	728
KM(LB)	207	225	255	270	295	325	340	390

www.gelufu.com

注：KB为带制动器的长度 QQ：20275456

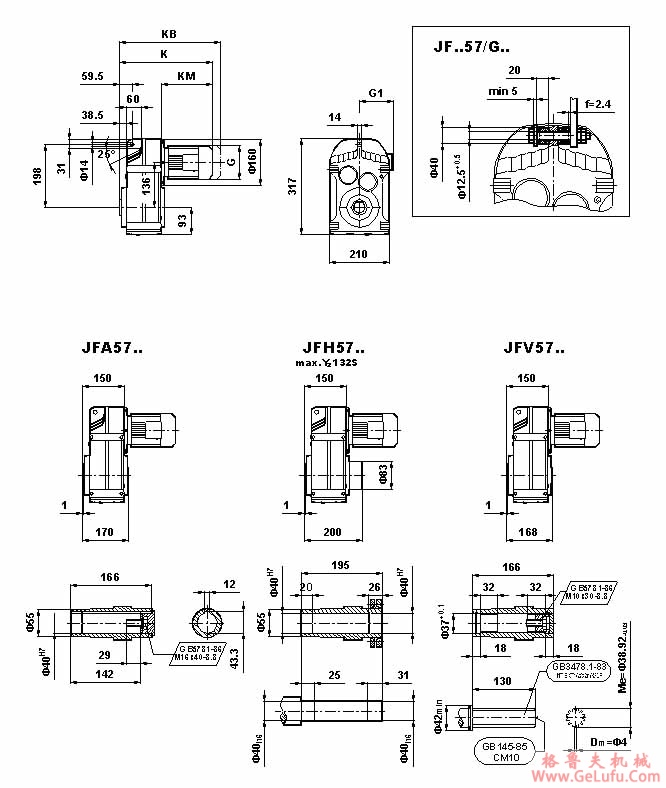

JF系列减速机外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)(GB10095-88)(图4) 传真：0312-6784733

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S
G(AC)	130	145	175	195	195	215	240	275
G1(AD)	70	80	145	155	155	180	190	210
K	357	375	405	420	445	475	490	540
KB	427	445	495	510	535	570	585	635
KM(LB)	207	225	255	270	295	325	340	390

注：KB为带制动器的长度

JF系列减速机外形安装尺寸(JF57、JFA57B、JFH57B、JFV57B、JFF57、JFAF57B、JFHF57B、JFVF57B、JF..57/G、JFA57、JFH57、JFV57、JFAZ57、JFHZ57、JHVZ57)(GB10095-88)(图5)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L	Y₂112M	Y₂132S
G(AC)	130	145	175	195	195	215	240	275
G1(AD)	70	80	145	155	155	180	190	210
K	369	387	417	432	457	487	502	552
KB	439	457	507	522	547	582	597	647
KM(LB)	207	225	255	270	295	325	340	390

注：KB为带制动器的长度
