BJA250、BJA280、齿轮减速电动机外形安装尺寸

发布日期：2023-12-28 19:35 浏览次数：

BJA250、BJA280、齿轮减速电动机外形安装尺寸(图1) QQ：47447450

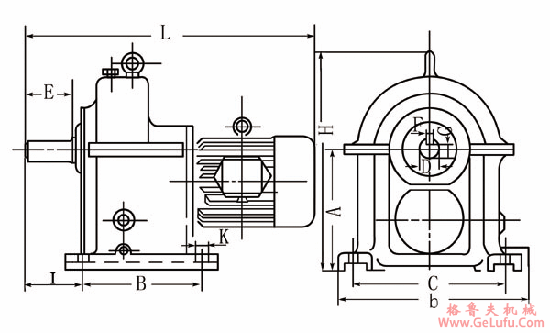

BJA250、BJA280、齿轮减速电动机外形安装尺寸(图2) 格鲁夫减速机

安装及外形尺寸 /mm

型号	电机功率/kw		安装尺寸									外形尺寸
BJA250			A	B	C	D	E	F	G	K	I	b	H	L1
BJA250	4级	1.1 1.5	250	250	210	310	80	10	30	19	102	376	460	540～565
	6级	1.5
BJA280	4级	1.5 2.2 3	280	300	370	50	110	14	44.5	19	124	446	512	578～590
	6级	1.5 2.2
BJA280	4级	5.5 7.5	375	360	500	60	140	18	53	24	155	600	675	738～839
	6级	4 5.5 7.5
BJA280	4级	7.5 11 15	450	360	550	70	140	20	62.5	24	163	660	800	920～965
	6级	7.5 11

注：1. 4极时的出轴转速有48r/min、53 r/min、67 r/min、75 r/min、78 r/min、88 r/min、97 r/min、102 r/min、114 r/min、129 r/min、150 r/min、164 r/min、171 r/min、184 r/min、219 r/min；6级时的出轴转速有31 r/min、35 r/min、39 r/min、44 r/min。

2. 型号含义如：BJA280-3-48（BJA―电机型号；280―出轴中心高；3―电机功率；48―出轴转速）。
