台湾ZL、ZF小型齿轮减速电机说明及配线盒选定

发布日期：2023-12-28 20:21 浏览次数：

台湾ZL、ZF小型齿轮减速电机说明及配线盒选定(图1) WX:grove_company

A）本体

1号，2号及3号本体，其出力轴直径介于∮18―∮28之间时，减速机本体皆采用铝合金材质ADC―12。

4号，5号及6号本体，其出力轴直径介于∮32―∮50之间时，减速机本体皆采用铸铁材质FC―20。

B）1/2/3段齿轮

齿轮径精密滚齿加工，齿轮加工精度等级为2-3级。

齿轮材质为20CrMo,调质到HRC 21°再经高周波处理到HRC 40-43。

C）二/三段齿轮

齿轴么SDIVTNG 精密滚齿加工，齿轮精度等级为1-2级。

齿轮材质为20CrMo,调质到HRC 21°再经高周波处理到HRC 48-52。

D）马达齿轮

马达齿轴径SKIVING精密滚齿加工，齿轴精度等级为1-2级。

材料为20 CrMo,调料到HRC 21°再经高周波热虑理到HRC45-50。

E）油封

马达轴侧以耐高温VITON油封为主，可确实防止润滑油回漏马达内部，

F）接线盒

采有IP-54铁铁接线盒，防水性及防腐性佳。

G）三相、单相马达:采标准全密闭型专用铝壳马达配IP-54铁制接线盒，具较佳防水性及防腐性，易散热及运转效率高。

H）润滑油

出厂前已添加润滑油脂（BT-860-0），在正常条件下运转20，000小时可不必更换润滑脂，但在特殊环境条件下转时，如:高温、长时间运转，冲击负荷等，则换油频率为10，000-15，000小时。

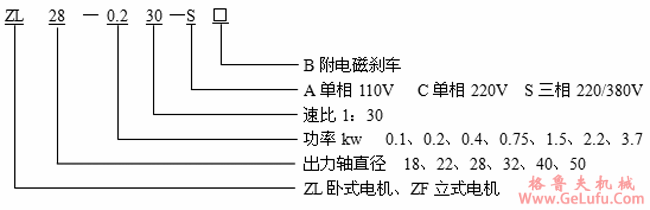

型号表示方法：

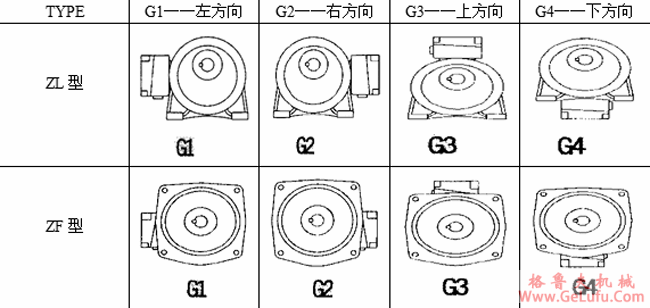

配线盒方向选定：
