B2型齿轮箱带胀紧盘联接的空心轴

发布日期：2023-12-28 20:19 浏览次数：

B2型齿轮箱带胀紧盘联接的空心轴(图1) WX:grove_company

齿轮箱带胀紧盘联接的空心轴（类型B2）微信：grove_company

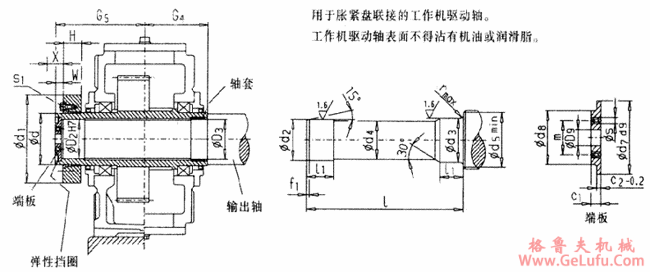

B2型齿轮箱带胀紧盘联接的空心轴(图2) www.gelufu.com.cn

类型B2D
齿轮箱规格	工作机驱动轴 ²⁾								端板								弹性挡圈	空心轴				胀紧盘 ¹⁾					螺钉
	d₂	d₃	d₄	d₅	f₁	l	l₁	r	c₁	c₂	d₇	d₈	D₉	m	s	数量	DIN 472	D₂	D₃	G₄	G₅	类型	d	d₁	H	W	s₁
	mm															数量	DIN 472	mm
2 3 4	60g6 70g6 85g6	60g6 70h6 85h6	59.5 69.5 84.5	70 80 95	3 4 4	300 326 386	36 38 48	2 2 2	13 17 17	6 7 7	65 75 90	47 55 70	22 22 22	35 40 50	M6 M8 M8	2 2 2	65×2.5 75×2.5 90×3	60 70 85	60 70 85	135 145 170	180 200 235	80-32 90-32 110-32	80 90 110	141 155 185	31 38 49	16 20 20	M10 M10 M12
5 6 7	100g6 110g6 120g6	100h6 110h6 120h6	99.5 109.5 119.5	114 124 134	5 5 5	453 453 533	53 58 68	2 3 3	20 20 20	8 8 8	105 115 125	80 85 90	26 26 26	55 60 65	M10 M10 M12	2 2 2	105×4 115×4 125×4	100 110 120	100 110 120	200 200 235	275 275 320	125-32 140-32 155-32	125 140 155	215 230 263	53 58 62	20 20 23	M12 M14 M14
8 9 10	130g6 140g6 150g6	130h6 145m6 155m6	129.5 139.5 149.5	145 160 170	6 6 6	538 609 629	73 82 92	3 4 4	20 23 23	8 10 10	135 150 160	100 110 120	26 33 33	70 80 90	M12 M12 M12	2 2 2	135×4 150×4 160×4	130 140 150	130 145 155	235 270 270	325 365 385	165-32 175-32 200-32	165 175 200	290 300 340	68 68 85	23 28 28	M16 M16 M16
11 12 14	165f6 180f6 210f6	170m6 185m6 215m6	164.5 179.5 209.5	185 200 233	7 7 8	744 749 894	112 122 147	4 4 5	23 23 28	10 10 14	175 190 220	130 140 170	33 33 33	90 100 130	M12 M16 M16	2 2 2	175×4 190×4 220×5	165 180 210	170 185 215	320 320 390	450 455 535	220-32 240-32 280-32	220 240 280	370 405 460	103 107 132	30 30 30	M20 M20 M20
16 18	240f6 280f6	245m6 285m6	239.5 279.5	263 306	8 9	1039 1177	157 177	5 5	28 30	14 14	250 290	190 210	39 39	150 160	M20 M20	2 2	250×5 290×5	240 280	245 285	450 510	620 700	320-32 360-32	320 360	520 590	140 162	35 35	M24 M24

1) 胀紧盘不在我们的供货范围之内。如果需要的话，请另行订货。

2) 工作机驱动轴材质：C60N或强度更高的钢。

根据用户要求，胀紧盘可布置在工作机侧。

工作机驱动轴尺寸函索即复。
