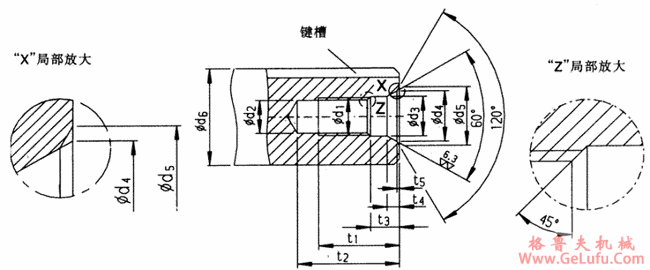

DS型中心孔的安装尺寸 格鲁夫齿轮箱
QQ：20275456
|
推荐尺寸
d6 1) |
DS型 | ||||||||||||
|
大于 |
至 |
DS中心孔 |
d1 |
d2
2) |
d3 |
d4 |
d5 |
t1
+2 |
t2 |
t3
+1 |
t4
≈ |
t5
≈ | |
|
min |
max | ||||||||||||
|
mm |
mm | ||||||||||||
|
16
21
24 |
21
24
30 |
DS6
DS8
DS10 |
M6
M8
M10 |
5
6.8
8.5 |
6.4
8.4
10.5 |
9.6
12.2
14.9 |
10.5
13.2
16.3 |
16
19
22 |
20
25
30 |
22
28
34 |
5
6
7.5 |
2.8
3.3
3.8 |
0.4
0.4
0.6 |
|
30
38
50 |
38
50
85 |
DS12
DS16
DS20 |
M12
M16
M20 |
10.2
14
17.5 |
13
17
21 |
18.1
23
28.4 |
19.8
25.3
31.3 |
28
36
42 |
37
45
53 |
42
50
59 |
9.5
12
15 |
4.4
5.2
6.4 |
0.7
1.0
1.3 |
|
85
130*
225*
320* |
130
225*
320*
500* |
DS24
DS30
DS36
DS42 |
M24
M30*
M36*
M42* |
21
26.5
32
37.5 |
25
31
37
43 |
34.2
44
55
65 |
38
48
60
71 |
50
60
74
84 |
63
77
93
105 |
68
83
99
111 |
18
17
22
26 |
8
11
15
19 |
1.6
1.9
2.3
2.7 |
