国外及港台减速机

H3.H,H3.M型平行轴齿轮箱三级传动卧式安装

发布日期：2023-12-28 20:19 浏览次数：

H3.H,H3.M型平行轴齿轮箱三级传动卧式安装(图1) www.gelufu.com.cn

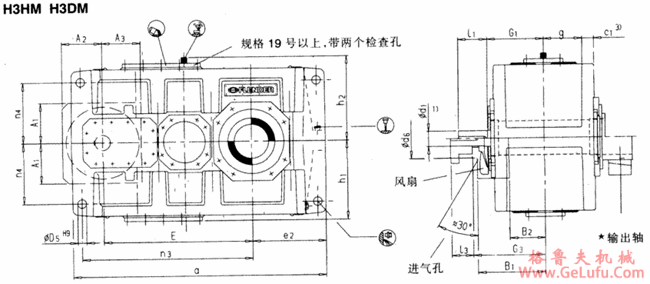

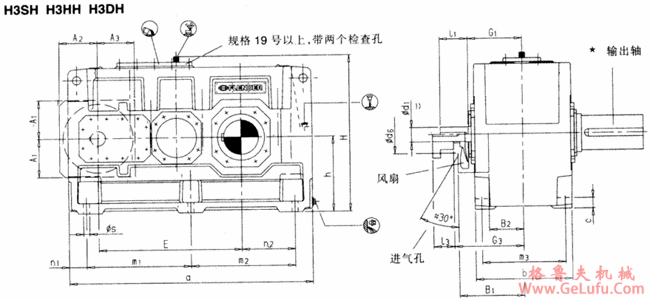

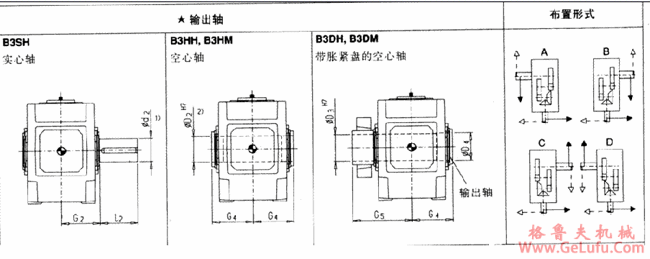

平行轴齿轮箱三级传动卧式安装(H3.H,H3.M) gelufu.com

H3.H,H3.M型平行轴齿轮箱三级传动卧式安装(图2) 格鲁夫减速机

格鲁夫齿轮箱

H3.H,H3.M型平行轴齿轮箱三级传动卧式安装(图3) Tel:0312-6784766

H3.H,H3.M型平行轴齿轮箱三级传动卧式安装(图4) Tel:0312-6784766

规格
尺寸mm
输入轴
iN=22.4-45
iN=25-50
iN=28-56*)
iN=50-63
iN=56-71
iN=63-80*)
iN=71-90
iN=80-100
iN=90-112*)
G1
G3
d11)
l1
l3
d11)
l1
l3
d11)
l1
l3
d11)
l1
l3
d11)
l1
l3
d11)
l1
l3
13
85
160
130
60
135
105
50
110
80
310
385
14
85
160
130
60
135
105
50
110
80
310
385
15
100
200
165
75
140
105
60
140
105
350
420
16
100
200
165
75
140
105
60
140
105
350
420
17
100
200
165
75
140
105
60
140
105
380
450
18
100
200
165
75
140
105
60
140
105
380
450
19
110
200
4)
90
165
4)
75
140
4)
430
4)
20
110
200
4)
90
165
4)
75
140
4)
430
4)
21
130
240
4)
110
205
4)
90
170
4)
470
4)
22
130
240
4)
110
205
4)
90
170
4)
470
4)
规格
尺寸mm
齿轮箱
a
A1
A2
A3
b
B1
B2
c
c1
d6
D5
e2
E
13
1395
225
225
212
550
380
195
60
61±2
120
48
405
820
14
1535
225
225
212
550
380
195
60
61±2
120
48
475
890
15
1680
270
265
252
625
415
205
70
72±2
150
55
485
987
16
1770
270
265
252
625
415
205
70
72±2
150
55
530
1033
17
1770
270
265
252
690
445
235
80
81±2
150
55
525
1035
18
1890
270
265
252
690
445
235
80
81±2
150
55
585
1095
19
2030
4）
4）
4）
790
4）
4）
90
91±2
4）
65
590
1190
20
2150
790
90
91±2
65
650
1250
21
2340
830
100
100±2
75
655
1387
22
2450
830
100
100±2
75
710
1442
规格
尺寸mm
齿轮箱
g
h
h1
h2
H
m1
m2
m3
n1
n2
n3
n4
s
13
211．5
440
450
460
900
597．5
597．5
475
100
305
940
340
35
14
211．5
440
450
460
900
597．5
737．5
475
100
375
1010
340
35
15
238
500
490
500
1000
720
720
535
120
365
1135
375
42
16
238
500
490
500
1000
720
810
535
120
410
1180
375
42
17
259
550
555
560
1110
750
750
600
135
390
1175
425
42
18
259
550
555
560
1110
750
870
600
135
450
1235
425
42
19
299
620
615
620
1240
860
860
690
155
435
1365
475
48
20
299
620
615
620
1240
860
980
690
155
495
1425
475
48
21
310
700
685
690
1390
1000
1000
720
170
485
1615
520
56
22
310
700
685
690
1390
1000
1110
720
170
540
1670
520
56
规格
尺寸mm
润滑油
重量
输出轴
H3SH
H3HH H3HM
H3DH H3DM
H3.H
H3.M
H3.H
H3.M
d21)
G2
l2
D22)
G4
D3
D4
G4
G5
（1）
（1）
（kg）
(kg)
13
200
335
350
190
335
190
195
335
480
160
125
2295
2155
14
210
335
350
210
335
210
215
335
480
165
130
2625
2490
15
230
380
410
230
380
230
235
380
550
235
190
3475
3260
16
240
380
410
240
380
240
245
380
550
245
195
3875
3625
17
250
415
410
250
415
250
260
415
600
305
240
4560
4250
18
270
415
470
275
415
280
285
415
600
315
250
5030
4740
19
290
465
470
-
-
285
295
465
670
420
390
5050
4750
20
300
465
500
-
-
310
315
465
670
450
415
6650
6250
21
320
490
500
-
-
330
335
490
715
470
515
6950
6550
22
340
490
550
-
-
340
345
490
725
490
540
7550
7050
1)m6≤∮100 n6＞∮100
有关平键DIN 6885/1B型和中心孔
2)键槽DIN 6885/1
3）扭力支撑位于工作机侧
上一篇：H3.H型平行轴齿轮箱三级传动卧式安装
下一篇：H4.H型平行轴齿轮箱四级传动卧式安装
