一、概述

YDF系列电动机系电动阀门装置配套的专用电动机，其防护型是为封闭自冷式。电动机只有一种转速（1500r/min），电动机额定功率为0.025～30KW，21个功率等级，额定电压380V，频率50H_Z，电动机的额定为短时运行S2，持续时间为10min。

该电动机可以派生湿热带型（YDF-TH）、热带型（YDF-TA）电动机；也可派生400、420、440和460V电压的电动机；派生的不同频率的电动机，如60H_Z电动机；派生户外、防腐、隔爆型（YDF-WF、YBDF-WF）电动机以及其他特殊要求和不同安装尺寸的电动机等。

电动机具有体积小、重量轻、起动转矩大、转动惯量小等特点，能保证在阀门启闭的短时间内，提供较高的转矩，使其打的开、关的紧，动作灵活，运行可靠，能快速准确停车，适用于高温、潮湿、粉尘电站及某些含有有害气体的场所工作。

电动机采用E级绝缘等级，周围空气最高允许温度为+40℃，电动机定子绕组温升限值（电阻法）为85K，3KW及以下为Y联系，4KW及以上为△联结。

电动机机座号与功率对应关系见表1。

表1

注：括号中功率为在原机座上派生的产品。

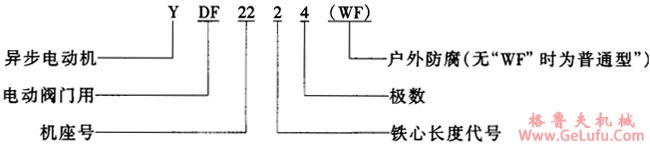

型号含义

二、结构简介

YDF系列电动机采用无风扇、无散热筋的自冷结构。电动机无出线盒，电机引线直接从端盖端面引出。电动机的机座、端盖采用铸铁制成，转子采用高电阻率合金，转轴用优质碳素钢。电动机安装型式为A301、A302两种，无底脚，端盖带凸缘。

电动机轴承及润滑：电动机采用Z1级电机专用轴承，因此噪声小，牌号见表3，润滑油为钙纳基润滑脂。
