YDF-WF、YBDF-WF户外防腐隔爆型阀门用三相异电动机概述及结构简介

发布日期：2023-12-28 22:07 浏览次数：

YDF-WF、YBDF-WF户外防腐隔爆型阀门用三相异电动机概述及结构简介(图1) www.gelufu.com.cn

一、概述

YDF-WF系列为户外防爆型电动机，适用于在电站、高温、粉尘、潮湿等场所及石油、化工中户外易腐蚀的场所。

YBDF-WF为户外防腐隔爆型电动机，适用于使用在石油、化工中外易腐蚀、易爆的场所和相应的电动装置组装后，具有隔爆性能。

YDF-WF、YBDF-WF系列电动机的额定电压为380V，额定频率为50H_Z,工作定额S2-10min。

YDF-WF、YBDF-WF 系列电动机是电动阀门的主要组成部分，具有体积、重量轻、堵转矩大转动惯量小的等特点，满足电动阀门的要求。

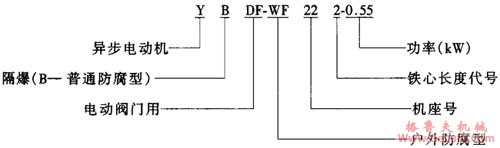

型号含义

二、结构简介

YDF-WF系列、YBDF-WF系列电动机均无风扇、机座无散热筋的自冷式结构。电动机的引出线均从端盖端面引出。

电动机的安装型式为IMB5（机座无底脚，端盖带凸缘），卧式安装，按4极制造（1500r/min）。

YRDF-WF系列隔爆型电动机的机座、端盖为HT250铸铁制成。机座与端盖连接圆筒型止口设有“0”型密封圈。
