YL系列单相双值电容异步电动机结构简介与特点

发布日期：2023-12-28 21:48 浏览次数：

YL系列单相双值电容异步电动机结构简介与特点(图1) 格鲁夫丝杆升降机

一、概述

YL系列单相双值电容异步电动机是Y系列电动机的派生产品。YL系列电动机适用于无三相电源的场合，用于驱动各种设备、如刀削机床、泵及运输机械、农业机械、食品机械以及家用电器等方面。

该电动机效率高、节能、起动转矩高、过载能力强、噪声低、振动小、可靠性高等特点。

电动机安装尺寸和功率等级符合IEC标准，并实现了同一机座号单、三相异步电动机容量等级相同，提高了单、三相电动机的互换性和通用性。

电动机的绝缘等级为B级，外壳防护等级为IP44，冷却方式为IC0141。

使用条件海拔不超过1000m；最高环境温度不大于40℃；额定电压为220V；额定频率为50H_Z;工作方式为连续S1运行。

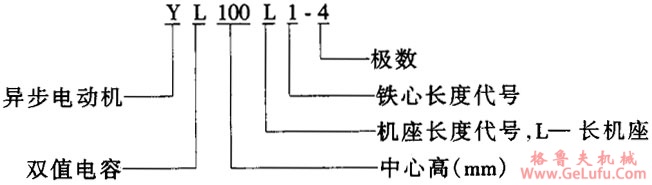

型号含义

二、结构简介

YL系列电动机采用全封闭结构，防护等级为IP44。电动机带电容器，接线盒装在顶部，便于从四个方向接电源线。电动机设置离心式起动开关，设置的位置有两种：一种设置在后端盖的内部，一种设置在后端盖的外部。

电动机的安装方式有三种基本型式：

B3：机座带底脚，端盖上无凸缘；

B35：机座带底脚，端盖上有凸缘；

B5：机座无底，端盖上有凸缘。
