Y-H系列船用三相异步电动机（IP44）外形及安装尺寸

发布日期：2023-12-28 21:37 浏览次数：

Y-H系列船用三相异步电动机（IP44）外形及安装尺寸(图1) 格鲁夫丝杆升降机

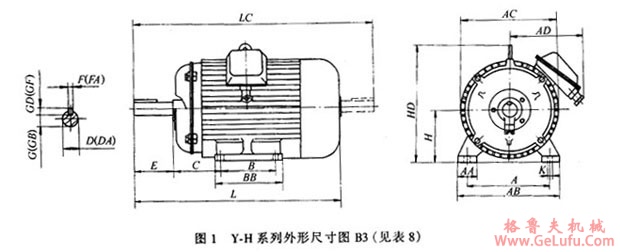

表8 Y-H系列（80～315L）B3带底脚，无凸缘电动机（单位：mm）

型号	A	B	C	D（DA）	E	F（FA）	G（GB）	GD（GF）	H	K	AA	AB	AC	AD	BB	HD	L	LC
Y80-H	125	100	50	19	40	6	15.5	6	80	φ10	38	165	165	160	135	205	290	335
Y80S-H	140		56	24	50	8	20	7	90		40	180	180	175			320	370
Y90L-H		125													160		350	400
Y100L-H	160	140	63	28	60		24		100	φ12	45	205	205	185	180	250	385	445
Y112M-H	190		70						112		55	245	230	195	185	270	405	465
Y132S-H	216		89	38	80	10	33	8	132		65	280	270	245	205	320	480	560
Y132M-H		178													245		520	595
Y160M-H	254	210	108	42	110	12	37		160	φ15	75	330	325	270	275	385	605	720
Y160L-H		254													320		650	765
Y180M-H	279	241	121	48		14	42.5	9	180			355	360	290	315	425	670	785
Y200L-H		279													355		710	825
Y225M-H	318	305	133	55（48）		16（14）	49（42.5）	10（9）	200	φ19		395	400	355	385	475	780	890
Y225S-H	356	286	149	55/60（55）	110/140	16/18（16）	49/53（49）	10/11（10）	225		80	435	450	370	375	530	-/825	-/940
Y225M-H		311											495		400		820/850	930/990
Y250M-H	406	349	168	60/65（60）	140	18	53/58（53）	11	250	φ24	85	490	495	455	460	570	925	1075
Y280S-H	457	368	190	65/75		18/20	58/67.5	11/12	280		90	550	550	470	535	640	1020	1160
Y280M-H		419													585		1070	1210
Y315S-H	508	406	216	65/180	140/170	18/20	58/71	11/14	315	φ28	120	744	630	576	610	865	1240/1270
Y315M-H		457													660		1310/1340
Y315L¹₂-H		508													720		1310/1340

注：表中分式的分子为2极电动机数据，分母为4、6、8、10极数据，以下类同。

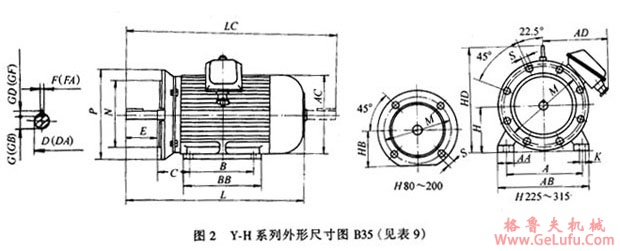

表9 Y-H系列（80～315L）B35带底脚，有凸缘电动机（单位：mm）

型号

D（DA）

F（FA）

G（GB）

GD（GF）

Y80-H

Y90S-H

Y90L-H

Y100L-H

Y112M-H

Y132S-H

Y132M-H

Y160M-H

Y160L-H

Y180M-H

Y180L-H

Y200L-H

Y225S-H

Y225M-H

Y250M-H

Y280S-H

Y280M-H

Y315S-H

Y315M-H

Y315L¹_2-H

125

140

160

190

216

254

279

318

356

406

457

508

100

125

140

178

210

254

241

279

305

286

311

349

368

419

406

457

508

108

121

133

149

168

190

216

55（48）

55/60（55）

60/65（60）

65/75

65/80

110

110/140

140

140/170

16（14）

16/18（16）

18/20

15.5

42.5

49（42.5）

49/53（49）

53/58（53）

58/67.5

58/71

10（9）

10/11（10）

11/12

11/14

100

112

132

160

180

200

225

250

280

315

φ10

φ12

φ15

φ19

φ24

φ28

165

215

265

300

350

400

500

600

130

180

330

250

300

250

450

550

200

250

300

350

400

450

550

660

110

136

159

175

200

225

275

―

型号	S	AA	AB	AC	AD	EB	HD	L	LC
Y80-H Y90S Y 90L Y90L Y100L Y112M Y132S Y132M Y 160M Y160L Y180S Y180M Y180L Y225M Y250M Y280S Y280M Y315S Y315M Y315L	4 ×φ12 4×φ12 4×φ12 4×φ15 4×φ15 4×φ15 4×φ15 4×φ19 4×φ19 4×φ19 4×φ19 4×φ19 8×φ19 8×φ19 8×φ19 8×φ19 8×φ19 8×φ24 8×φ24 8×φ24	38 40 40 45 55 65 65 75 75 75 75 75 80 80 85 90 90 120 120 120	165 180 180 205 215 280 280 330 330 355 355 395 435 435 490 550 550 744 744 744	165 180 180 205 230 270 270 325 325 360 360 400 450 450 495 550 550 560 560 560	160 175 175 185 195 245 245 270 270 290 290 355 370 370 455 470 470 576 576 576	135 135 160 180 185 205 245 275 320 315 355 385 375 400 460 535 585 610 660 720	205 225 225 250 270 320 320 385 385 425 425 475 530 530 670 640 640 865 865 865	290 320 350 385 405 480 520 605 650 670 710 780 -/825 820/850 935 1020 1070 1240/1270 1310/1340 1320/1340	335 370 400 445 465 560 595 720 765 785 825 890 -/940 930/990 1075 1160 1210 ― ― ―

型号	S	AA	AB	AC	AD	EB	HD	L	LC
Y 80-H Y90S-H Y90L-H Y100L-H Y112M-H Y132S-H Y132M-H Y160M-H Y160L-H Y180M-H Y180L-H Y200L-H Y225S-H Y225M-H Y250M-H Y280S-H Y280M-H Y315S-H Y315M-H Y315¹₂-H	4×φ12 4×φ12 4×φ12 4×φ15 4×φ15 4×φ15 4×φ15 4×φ19 4×φ19 4×φ19 4×φ19 4×φ19 4×φ19 4×φ19 4×φ19 4×φ19 4×φ19 4×φ19 4×φ19 4×φ19	38 40 40 45 55 65 65 75 75 75 75 75 80 80 85 90 90 120 120 120	165 180 180 205 215 280 280 330 330 355 355 395 435 435 490 550 550 744 744 744	165 180 180 205 230 270 270 325 325 360 360 400 450 450 495 550 550 560 560 560	160 175 175 185 195 245 245 270 270 290 290 355 370 370 455 470 470 576 576 576	135 135 160 180 185 205 245 275 320 315 355 385 375 400 460 535 585 610 660 720	205 225 225 250 270 320 320 385 385 425 425 475 530 530 670 640 640 865 865 865	290 320 350 385 405 480 520 605 650 670 710 780 ―/825 820/850 935 1020 1070 1240/1270 1310/1340 1310/1340	335 370 400 445 465 560 595 720 765 785 825 890 ―/940 930/990 1075 1160 1210 ― ― ―

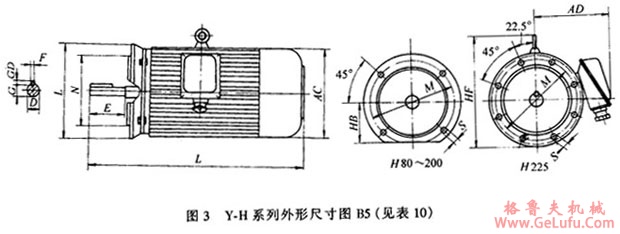

表10 Y-H系列（80～225M）B5无低脚，带凸缘电动机（单位：mm）

型号	D	E	F	G	GD	M	N	S	HB	AC	AD	HF	L
Y80-H	19	40	6	15.5	6	165	130	4×φ12	79	165	160	230	290
Y90S-H	24	50	8	20	7				88	180	175	235	320 350
Y90L-H
Y100M-H	28	60		24		215	180	4×φ15	97	205	185	275	385
Y112S-H									110	230	195	285	405
Y132M-H	38	80	10	33	8	265	230		130	270	245	340	480
Y160M-H													520
Y160L-H	42	110	12	37		300	250	4×19φ	159	325	270	400	605
Y180M-H													650
Y180L-H	48		14	42.5	9				175	360	290	420	670
Y200L-H													710
Y255S-H	55		16	49	10	350	300		200	400	355	475	780
Y225M-H	55/60	110/140	15/18	49/53	10/11	400	350	8×19φ	225	450	370	530	―/825
Y225M-H													820/850

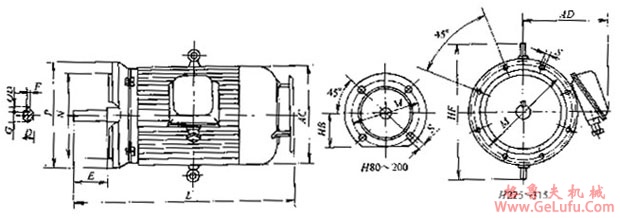

图4 Y-H系列外形尺寸图V1（见表11）

表11 Y-H系列（80～315L1）V1无底脚，有凸缘电动机（单位：mm）

型号	D	E	F	G	GD	M	N	P	S	HP	AC	AD	HF	L
Y80-H	19	40	6	15.5	6	165	130	200	4×φ12	79	165	175	260	335
Y90S-H	24	50	8	20	7					88	180	180	270	360
Y90L-H	24	50	8	20						, 97	180	180	270	400
Y100-H	28	60	8	24		215	180	250	4×φ15	110	205	195	300	430
Y112-H	28	60	230	24		215	180	250		110	205	320	450
Y132S-H	38	80	10	33	8	265	230	300		130	270	260	380	535
Y132M-H	38	80	10	33		265	230	300		130	270	260	380	575
Y160M-H	42	110	12	37		300	250	350	4×φ19	159	325	270	450	660
Y160L-H	42		12	37						159	325	270	450	705
Y180M-H	48		14	42.5	9					175	360	290	490	730
Y180L-H	48		14	42.5	9					175	360	290	490	765
Y200L-H	55		16	49	10	350	300	400		200	400	355	550	840
Y225S-H	55/60	110/140	16/18	49/53	10/11	400	350	450	8×φ19	225	450	570	610	―/890
Y225M-H	55/60	110/140	16/18	49/53	10/11	400	350	450		225	495	570	610	885/915
Y250M-H	60/65	140	18	53/58	11	500	450	550		275	495	455	640	995
Y280S-H	65/75		18/20	58/67.5	11/12						550	470	760	1090
Y280M-H	65/755		18/20	58/67.5	11/12						550	470	760	1140
Y315S-H	65/80	140/170	18/22	58/71	11/14	600	550	660	8×φ24	―	660	576	900	1360/1390
Y315M-H	65/80										660	576	900	1460/1490
Y315L¹₂-H	65/80										660	576	900	1460/1490
