YQS系列井用潜水三相异步电动机概述及结构简介

发布日期：2023-12-28 21:23 浏览次数：

YQS系列井用潜水三相异步电动机概述及结构简介(图1) QQ：20275456

一、概述

YQS系列井用潜水三相异步电动机为充水密封型三相异步电动机，主要用于在深井中驱动潜水泵提取地下水，为工矿企业、农田、牧场和居民生活提供生产和生活用水。本系列产品寿命长，易于维护，是目前最理想的深井提水设备。

使用条件电动机应潜入水中立式使用，其潜入深度不大于70m，最地位置剧井底底不少于5m；电动机为连续工作制；介质水温不高于20℃；水中固体杂质含量（重量比）不超过0.01％；介质水中不含腐蚀性物质，pH值在6.5～8.5范围内；电动机内必须冲满洁净的清水。

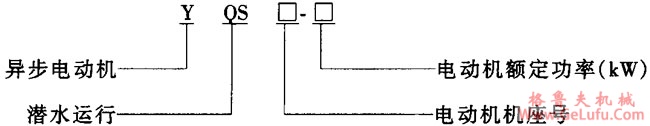

型号含义

二、结构简介

YQS系列电机结构（见图1）。

图1 YQS系列电机结构示意图

1-法兰 2-摔砂环 3-压盖 4-油封 5-滑套 6-上导轴承 7-轴套 8-轴瓦 9-定子

10-转子11-下导轴承12-滑板 13-止推轴承14-底座 15-调节囊 16压盖
