VA、VB系列振动三相异步电动机外形及安装尺寸

发布日期：2023-12-28 21:19 浏览次数：

VA、VB系列振动三相异步电动机外形及安装尺寸(图1) 格鲁夫齿轮箱

www.gelufu.com.cn

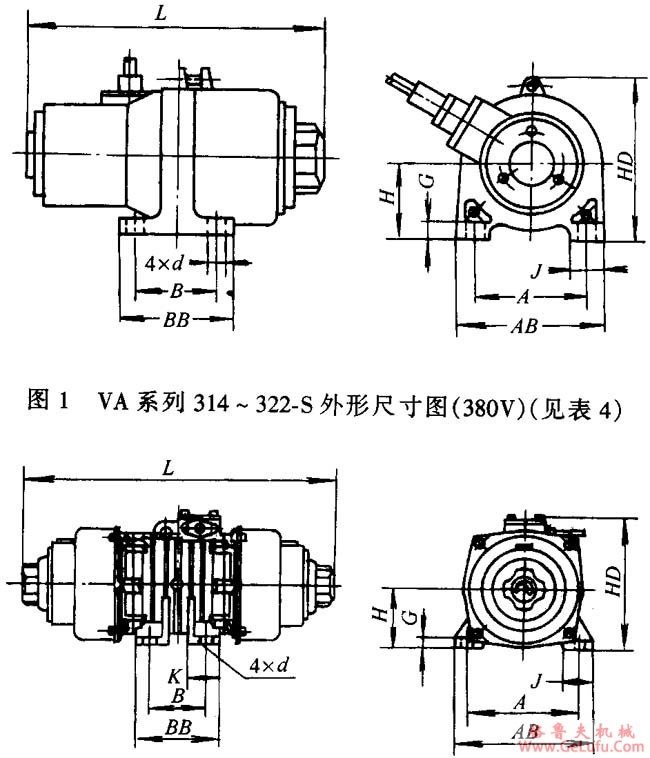

VA、VB系列振动三相异步电动机外形及安装尺寸格鲁夫减速机

VA、VB系列振动三相异步电动机外形及安装尺寸(图2) mail:china@gelufu.com

表4 VA系列322-S～546-W外形尺寸数据（单位：mm）

型号	A	B	K	J	AB	BB	L	G	H	HD	d	安装螺栓	外形图号
VA-322-S VA-522-W	160 170	90 120	― ―	40 55	190 220	120 170	352 620	14 16	86 85	185 202	14 18	M12 M16	图1 图2
VA-314-S VA-534-W VA-1054-W	180 180 220	100 110 110	― ― ―	45 65 60	220 220 270	130 140 160	352 568 598	14 15 18	115 112 123	246 253 264	14 14 22	M12 M12 M20	图1 图2 图2
VA-326-W VA-546-W	160 200	100 110	55 ―	40 60	190 250	150 160	594 606	12 16	92 123	210 251	14 22	M12 M20	图2 图2

格鲁夫减速机

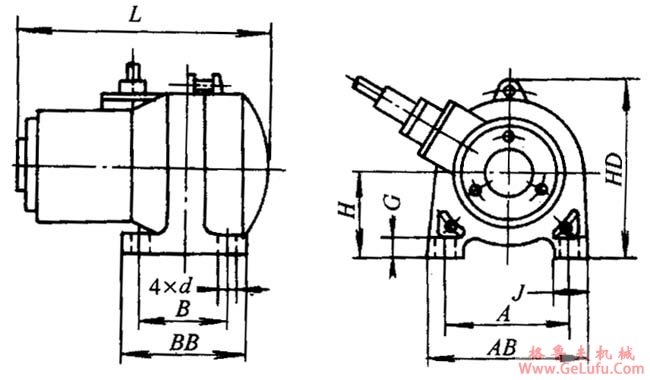

VA、VB系列振动三相异步电动机外形及安装尺寸(图3) gelufu.com

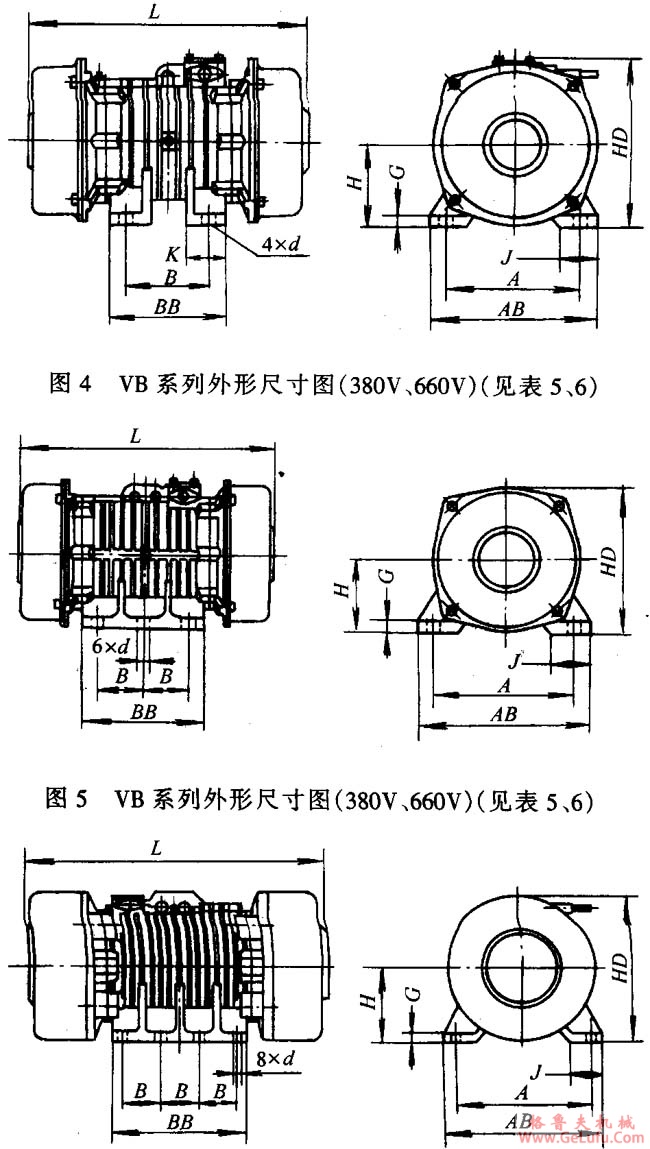

VA、VB系列振动三相异步电动机外形及安装尺寸(图4) 格鲁夫减速机

表5VB系列（660V）外形尺寸数据（单位：mm）

型号	A	B	K	J	AB	BB	L	G	H	HD	d	安装螺栓	外形图号
VB-1054-W VB-20114-W VB-32154-W VB-50234-W VB-75304-W	220 220 260 350 380	110 160 180 220 125	― 75 80 ― ―	60 60 70 100 105	270 270 320 430 460	160 220 240 370 330	376 491 544 648 614	18 22 25 33 35	123 140 160 192 210	264 282 320 390 412	22 26 26 39 39	M20 M24 M24 M36 M36	图4 图4 图4 图4 图5
VB-1076-W VB-20156-W VB-32246-W VB-50326-W VB-75556-W VB-100756-W	220 260 350 350 380 440	160 180 220 250 125 140	75 80 ― ― ― ―	60 70 100 100 105 125	270 320 430 430 480 530	220 240 370 400 385 450	471 564 648 758 753 962	22 25 33 33 35 36	140 160 192 192 240 240	281 320 390 390 467 470	26 26 39 39 39 45	M24 M24 M36 M36 M36 M42	图4 图4 图4 图4 图5 图5

Tel:0312-6784766

表6 VB系列（380V）外形尺寸数据（单位：mm）

型号	A	B	K	J	AB	BB	L	G	H	HD	d	安装螺栓	外形图号
VB-322-W VB-552-W VB-10102-W VB-20202-W VB-40302-W	160 170 200 260 350	90 120 140 200 220	― ― 75 ― ―	40 55 60 70 100	190 220 250 320 430	120 170 220 290 320	258 366 445 520 560	14 16 18 22 33	86 85 105 140 185	185 202 240 300 355	14 18 22 26 39	M12 M16 M20 M24 M36	图3 图4 图4 图4 图4
VB-326-W VB-546-W VB-1076-W VB-20156-W VB-32246-W VB-50326-W VB-75556-W VB-100756-W VB-135906-W VB-1601106-W VB-1801306-W	160 200 220 260 350 350 380 440 480 480 520	100 110 160 180 220 250 125 140 140 140 140	55 ― 75 80 ― ― ― ― ― ― ―	40 60 60 70 100 100 105 125 125 125 125	190 250 270 320 430 430 480 530 570 570 610	150 160 220 240 370 400 385 450 510 510 510	328 358 471 564 648 758 753 862 984 998 970	12 16 22 25 33 33 35 36 38 38 38	92 123 140 160 192 192 240 240 265 265 290	210 251 282 320 390 390 467 470 520 520 570	14 22 26 26 39 39 39 45 45 45 45	M12 M20 M24 M24 M36 M36 M36 M42 M42 M42 M42	图4 图4 图4 图4 图4 图4 图5 图5 图6 图6 图6
VB-314-W VB-534-W VB-634-W VB-1054-W VB-1264-W VB-16144-W VB-20114-W VB-21164-W VB-32154-W VB-50234-W VB-75304-W VB-1264-W VB-314-W VB-84554-W	180 180 200 220 220 290 220 290 260 350 380 440 160 380	100 110 110 110 145 280 160 280 180 220 125 140 100 125	― ― ― ― 65 60 75 60 80 ― ― ― 55 ―	45 65 60 60 60 78 60 78 70 100 105 125 40 140	220 220 250 270 270 340 270 340 320 430 460 530 190 460	130 140 160 160 195 340 220 340 240 370 330 450 150 390	258 310 340 376 415 498 491 498 544 648 614 794 294 720	14 15 16 18 18 52 22 52 25 33 35 36 12 35	115 112 112 123 123 145 140 145 160 192 210 240 92 210	246 253 240 264 258 295 282 295 320 390 412 470 212 415	14 14 18 22 22 27 26 27 26 39 39 45 14 39	M 12 M12 M16 M20 M20 M24 M24 M24 M24 M36 M36 M42 M12 M36	图3 图4 图4 图4 图4 图4 图4 图4 图4 图4 图5 图5 图4 图5
VB-50308-W VB-75558-W VB-100758-W VB-135908-W VB-1601108-W VB-2001508-W	380 440 480 480 520 520	125 140 140 140 140 140	― ― ― ― ― ―	105 125 125 125 125 125	460 530 570 570 610 610	330 450 510 510 510 510	780 982 984 998 1070 1114	35 36 38 38 38 38	210 240 265 265 290 305	412 470 520 520 570 610	39 45 45 45 45 45	M36 M42 M42 M42 M42 M42	图5 图5 图6 图6 图6 图6
