一、概述
YZR2系列绕线转子异步电动机用于桥式起重机、门式起重机、装卸桥及输送线等各种类型的起重机械和冶金辅助设备的电力传动。该电机是新更新设计的电动机，采用的标准：
GB/T755―1986旋转电机基本技术要求
GB/T757―1993旋转电机 圆锥形轴伸
GB/T997―1981旋转电机结构及安装型式代号
GB/1570―1990圆柱形轴伸
GB/T1993―1993旋转电机冷却方法
GB/ T4772.2―1984电机尺寸及公差机座号36～400，凸缘号FF55～FF1080或FT55～FT108的电机。
GB4826―1984电机功率等级。
GB/T4942.1―1985电机外壳防护等级
JB/T56105―1999起重及冶金用三相异步电动机可靠性实验方法
电动机的功率等级和安装尺寸符合IEC标准，与DIN42681标准基本一致，与日本JEM1202相同并可互换。
电动机分为一般环境用（40℃）电动机和冶金环境用（60℃）电动机。
电动机的工作制有S2、S3、S4、S5、S6、S7、S8、S9等八种。电动机的定额是以周期工作制S3―40%为基准工作制，也可按定货合同特制的工作制及功率出厂。
电动机的额定电压为380V，额定频率为50HZ.H100～355中心高定子绕组为Y联结，400中心高一般为△联结， 也可按定货合同供应Y联结的电动机。
电动机的S4、S5及其他工作制时的额定功率，按基准工作制时的额定功率的实际温升值确定，由制造厂在产品样本中给出。但S6～S9工作制时的额定功率需由用户提供所需的工作制参数后由制造厂分别确定。

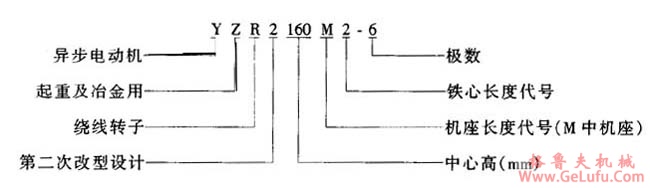

型号含义
二、结构简介
YZR2系列电动机的外壳防护等级为IP54，接线和防护等级为IP55（见GB/T4942.1）。
电动机的机座、短盖的散热筋呈垂直及水平的分布，提高了散热能力。电动机的风扇由轴伸端该在非轴伸端。电动机的冷却方法为IC411（见GB/1993）。
电动机的结构及安装型式为IM1001、IM1002、IM1003、IM1004、IM3001、IM3003
IM3011和IM3013（见GB/T997），按表1的规定制造。
表1 YZR2系列制造范围
|
结构及安装型式 |
代号 |
制造范围（机座号） |
|
|
IM1001 |
112～160 |
|
IM1003 |
180～400 |
|
|
IM1002 |
112～160 |
|
IM1004 |
180～400 |
|
|
IM3001 |
112～160 |
|
IM3003 |
180 |
|
|
IM3011 |
112～160 |
|
IM3013 |
180～315 |
