BPY系列三相交流变频调速异步电动机外形尺寸（H80～400mm）

发布日期：2023-12-28 21:07 浏览次数：

BPY系列三相交流变频调速异步电动机外形尺寸（H80～400mm）(图1)

WX:grove_company

BPY系列电动机的制造范围

传真：0312-6784733

安装结构型式

IMB3

IMB6

IMB7

IMB8

IMV5

IMV6

IMB5

IMV1

IMV3

IMB35

IMV15

IMV36

制造范围

中心高/mm

80～400

80～160

80～225

80～280

80～160

80～400

80～160

格鲁夫齿轮箱

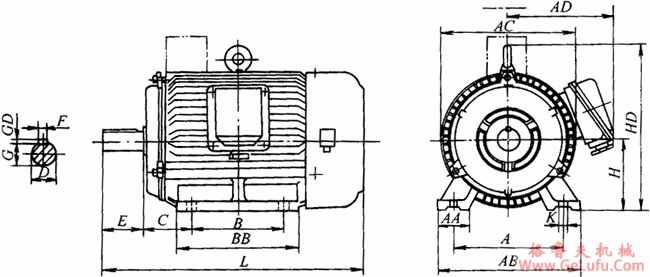

BPY系列外形尺寸图（B3）

机座带底脚步，端盖无凸缘的电动机（IMB3、IMB6、IMB7、IMB8、IMV5、IMV6）（单位：mm）

机座号（中心高） H	A	B	C	D		E		F×GD		G		K	AB	AC	AD	HD	AA	BB	L
				2极	4.6.8 10极	2极	4.6.8 10极	2极	4.6.8 10极	2极	4.6.8 10极								2极	4.6.8 10极
80	125	100	50	19		40		6×6		15.5		10	165	175	175	205	38	135	295
90S	140		56	24		50		8×7		20			180	195	180	225	40		320
90L		125																160	350
100L	160	140	63	28		60				24		12	205	215	195	250	45	180	440
112M	190		70										245	240	205	270	55	185	450
132S	216		89	38		80		10×8		33			280	275	260	320	65	205	510
132M		178																245	550
160M	254	210	108	42		110		12×8		37		15	330	335	270	385	75	275	645
160L		254																320	690
180M	279	241	121	48				14×9		42.5			355	380	290	430		315	710
180L		279																355	750
200L	318	305	133	55				16×10		49		19	395	420	355	475		385	880
225S	356	286	149	55	60	110	140	16×10	18×11	49	53		435	475	370	530	80	375	―	921
225M		311																400	915	945
250M	406	349	168	60	65	140		18×11		53	58	24	490	515	455	575	85	460	1000
280S	457	368	190	65	75			18×11	20×12	58	67.5		550	585	470	640	90	535	1090
280M		419																585	1120
315S	508	406	216		80	140	170		22×14		71	28	635	660	570	845	125	620	1220	1370
315M		457																670	1270	1350
315L		508																720	1340	1390
355M	610	560	254	75	95			20×12	25×14	67.5	86		730	710	660	1010		750	1545	1575
355L		630
400M	686	710	280		100		210		28×16		90	35	820	824	760	1110	200	950	1728	1798
400L		800

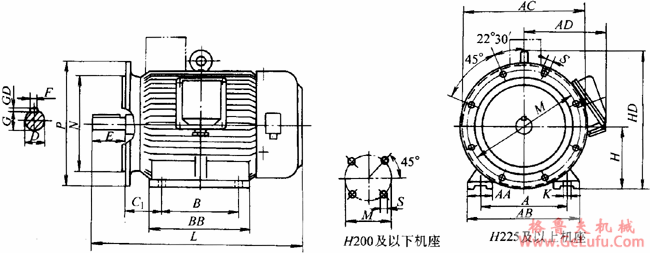

BPY系列外形尺寸图（B35）

机座带底脚，端盖带凸缘的电动机（IMB35、IMV15、IMV36）（单位：mm）

机座号（中心高） H	A	B	C	D		E		F×GD		G		K	M	N	P	S	AB	AC	AD	HD	AA	BB	L（L）
				2极	4.6.8 10极	2极	4.6.8 10极	2极	4.6.8 10极	2极	4.6.8 10极												2极	4.6.8 10极
80	125	100	50	19		40		6×6		15.5		10	165	130	200	4×ф12	165	175	175	205	38	135	295
90S	140		56	24		50		8×7		20							180	195	180	225	40		320
90L		125																				160	350
100L	160	140	63	28		60				24		12	215	180	250	4×ф15	205	215	195	250	45	180	440
112M	190		70														245	240	205	270	55	185	450
132S	216		89	38		80		10×8		33			265	230	300		280	275	260	320	65	205	510
132M		178																				245	550
160M	254	210	108	42		110		12×8		37		15	300	250	350	4×ф19	330	335	270	385	75	275	645
160L		254																				320	690
180M	279	241	121	48				14×9		42.5							355	380	290	430		315	710
180L		279																				355	750
200L	318	305	133	55				16×10		49		19	350	300	400		395	420	355	475		385	880
225S	356	286	149	55	60	110	140	16×10	18×11	49	53		400	350	450	8×ф19	435	475	370	530	80	375	―	921
225M		311																				400	915	945
250M	406	349	168	60	65	140		18×11		53	58	24	500	450	550		490	515	455	575	85	460	1000
280S	457	368	190	65	75			18×11	20×12	58	67.5						550	585	470	640	90	535	1090
280M		419																				585	1120
315S	508	406	216		80	140	170		22×14		71	28	600	550	660	8×ф24	635	660	570	845	125	620	1220	1370
315M		457																				670	1270	1350
315L		508																				720	1340	1390
355M	610	560	254	75	95			20×12	25×14	67.5	86		740	680	800		730	710	660	1010		750	1545	1575
355L		630
400M	686	710	280		100		210		28×16		90	35					820	824	760	1110	200	950	1728	1798
400L		800

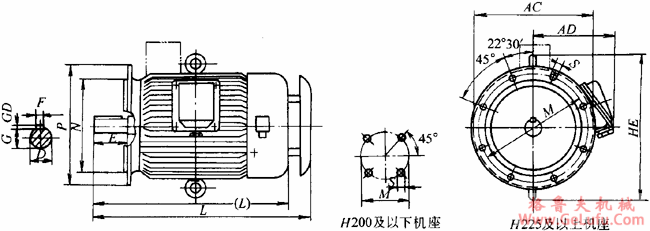

BPY系列外形尺寸图（B5）

机座无底脚，端盖带凸缘（IMB5、IMV1、IMV3）（单位：mm）

机座号	M	N	P	D		E		G		F×GD		S	AC	AD	HF	L（L）
				2极	4.6.8 10极	2极	4.6.8 10极	2极	4.6.8 10极	2极	4.6.8 10极					2极	4.6.8 10极
80	165	130	200	19		40		15.5		6×6		4×ф12	175	175	260	335 （295）
90S				24		50		20.0		8×7			195	180	270	365 （320）
90L																400 （350）
100L	215	180	250	28		60		24.0				4×ф15	215	195	300	485 （440）
112M													240	205	320	495 （450）
132S	265	230	300	38		80		33.0		10×8			275	260	380	565 （510）
132M																605 （550）
160M	300	250	350	42		110		37.0		12×8		4×ф19	335	270	450	690 （645）
160L																705 （650）
180M				48				42.5		14×9			380	290	490	770 （710）
180L																805 （750）
200L	350	300	400	55				49		16×10			420	355	550	940 （880）
225S	400	350	450	55	60	110	140	49	53	16×10	18×11	8×ф19	475	370	610	―	986 （921）
225M																980（915）	1010 （945）
250M	500	450	550	60	65	140		53	58	18×11			515	455	640	1065 （1000）
280S				65	75			58	67.5	18×11	20×12		585	470	720	1155 （1090）
280M																1185 （1120）

邮箱：china@gelufu.com

注：其中IMB5、IMV3安装型式无风罩防护帽。 QQ：47447450
