YB系列中型高压隔爆型三相异步电动机概述结构特点（6kV）

发布日期：2023-12-28 21:06 浏览次数：

YB系列中型高压隔爆型三相异步电动机概述结构特点（6kV）(图1)

www.gelufu.com.cn

一、概述

YB系列中型高压隔爆型异步电动机是具有水平的封闭式自扇冷笼型异步电动机。该系列电动机采用新的国家标准和电工委员IEC标准，功率范围160～50kW，额定电压6kV，额定频率50Hz。

该电动机（H355～450mm）符合GB3836．1―1983《爆炸性环境用防爆电气设备通用要求》和GB3836．2―1983《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的规定，制成隔爆型，防爆标志为dⅠ、dⅡAT4，dⅡBT4。适用于具有爆炸性气体混合物的危险场所。“dⅠ”适用于甲烷或煤尘爆炸性混合物的场所；“dⅡBT4”适用于工厂具有ⅡB级T1～T4组的爆炸性气体混合物的场所。

电动机主体外壳防护等级为IP44或IP55，接线盒为IP54。该系列电动机可制成湿热带“TH”型和户外“W”型电机。

电动机的机座号与转速及功率的对应关系符合表1的规定。

使用条件环境空气温度随季节变化，但不超过40℃；海拔不超过1000m；工作方式为连续工作制（S1）。

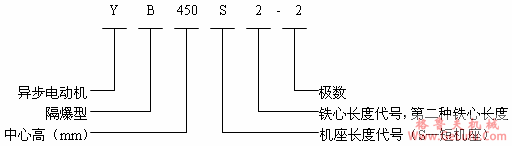

型号含义

型号	同步转速/（r/min）
	3000	1500	1000	750	600
	功率/kW
YB355S YB355M YB400S YB400S2 YB400M1 YB400M2 YB450S1 YB450S2 YB450S3 YB450M1 YB450M2	160 185 200 220 250 280 315 355 400 450 500	185 200 220 250 280 315 355 400 450 500	160 185 200 220 250 280 315 355 400	160 185 200 220 250 280 315	160 185 200 220 250

二、结构简介

YB系列中型高压异步电动机的绝缘等级为F级，定子绕组采用双破璃丝包薄膜包铜扁线绕制成成，经整体浸渍后有较高的电气强度、机械强度、防潮性能和热稳定性能。

转子为笼型铸铝结构。

接线盒具有宽敞的接线空间，可连接铜、铝电缆。固定接线螺栓用的绝缘套采用优质的电工陶瓷制成。

电动机的冷却方式为IC0141或IC0151，即自循环通风冷却方式。

电动机的隔爆结构采用圆筒形、止口形及轴向曲路等隔爆形式。

电动机带有不停机加注润滑脂装置，并可进行轴承温度监控。根据需要设置电机空间加热器和定子绕组温度测温元件。
