Y系列(IP44)中型低压三相异步电动机概述、结构简介(380V)

发布日期：2023-12-28 21:06 浏览次数：

Y系列(IP44)中型低压三相异步电动机概述、结构简介(380V)(图1) QQ：20275456

一、概述

Y系列（IP44）全封闭自冷式笼型三相异步电动机，安装尺寸和功率等级对应关系符合IEC标准，外壳防护等级为IP44。冷却方式为IC0141，该电动机可代替JS、JS2系列电动机。

该电动机额定频率50Hz，额定电压380V，电动机中心高H355mm,额定功率90~315KW，极数有2、4、6、8、10极，工作基准定额为连续工作（S1），△联结。

电动机具有体积小、重量轻、运行可靠、结构坚固、外形美观等特点，并具有较高的效率，节能效果显著，而且噪声低、寿命长、经久耐用。

电动机广泛用在石油、化工、冶金、煤炭、水泥、造纸等工业，拖动各种机械设备，如作不泵、风机、压缩机等配套之用。该电动机除可用在一般场所外，也可用在多尘等环境条件较差的场所。

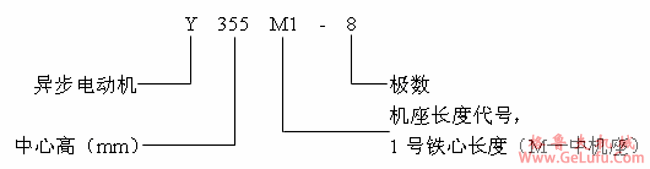

型号含义

二、结构简介

Y系列（IP44）电动机采用全封闭自扇冷结构，电动机采用铸铁机壳，表面带散热筋，转子为铸铝结构，出线盒的出线口可进行90℃转换，内有接地端子，轴承设有不停机注油装置，电动机安装型式有三种：B3、B35和V1，传动方式为联轴器传动。
