QS，QSE及LG型减速机选型原则及说明

发布日期：2023-12-28 19:17 浏览次数：

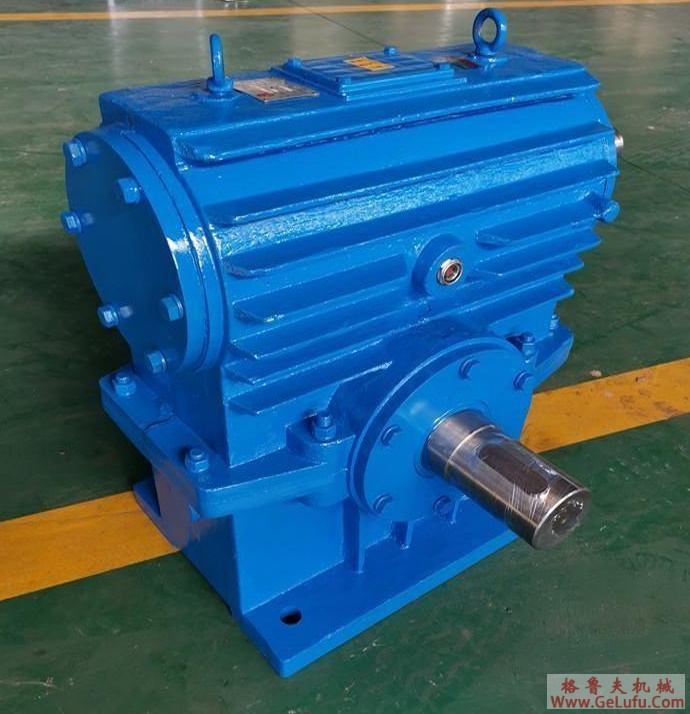

QS，QSE及LG型减速机选型原则及说明(图1) QQ：47447450

1，选型原则：

序号	说明	代号	计算公式	附注
1	减速机输出转速	n2	n2=v/3.14159D （r/min）	1,v为车轮线速度 2,D为车轮直径（mm），
2	减速机输入转速	n1
3	确定传动比	i	i= n1 /n2 （r/min）	实际传动比与公称传动比极限偏差为±3%
4	计算设备驱动功率P2或扭矩T2	P2或T2	根据使用工况实际情况计算
5	确定减速机的输入功率	P1	P1=P2/η或P1=T2. n2/（9550. η）	η为传动效率，QSE型取值≤0.95，QS、LG型取值≤0.94，QSC型取值≤0.93
6	根据计算，确定电机额定功率P_e和电机的规格型号	P_e	P1≤P_e≤P_mi/Ψ_S	1， P_mi为减速机相当于Mi工作级别的表列容许功率值; 2, Ψ_S为机构弹性振动力矩增大系数 2，根据P1的计算取电机的额定功率
7	根据使用要求，确定减速机的结构和安装型式等
8	根据计算，查承载能力表，确定减速器型号		P_mi≥Ψ_SP_e

2，选型说明:

1，根据GB／T 3811-1983中的规定，起重机各机构的工作级别分为M1～M8共八种。“减速机承载能力表”中给出的功率表是在输入转速1400r/min 、工作级别为M6时减速机的许用功率。若用于其他工作级别时，应按下式进行折算：

P_Mi＝P_M6×1.12^(6-ⁱ⁾

式中:

i―工作级别；

P_Mi―相当于Mi工作级别的功率值；

P_M6_――功率表中所列许用功率值。

2，对于惯性载荷较小，起动次数不频繁的运行机构，选用减速器时，额定功率的计算结果可直接按小于表列许用功率值选用。

3，对起制动频繁的运行机构，惯性载荷较大，在疲劳计算时，基本载荷取机构起动时，计算零件所承受的惯性力矩和静阻力之和。选用减速器时，应按机构起制动时所承受的最大振动力矩计算，此时应把表列功率除以系数Ψ_S，一般Ψ_S取值为１.5～2.5（对于鼠笼制动电机Ψ_S取1.5～2.0，对于绕线制动电机 Ψ_S取2.0～2.5。而对于变阻起动制动电机Ψ_S则可取1.5～2.0，变频调速制动电机Ψ_S则可取1.25～1.75。），并使：

P_Mi ≥Ψ_SP_nMi

式中：

P_Mi―相当于Mi工作级别的功率值；

P_nMi―减速器在Mi工作级别时配套电动机的额定功率；

Ψ_S―机构弹性振动力矩增大系数。

3，选型举例

例1：一台桥式起重机的大车运行机构工作级别为M7，需配用额定功率为P_n=3KW，转速为1400r/min的绕线电动机，传动比为35.5，工作时起制动频繁，试选用减速器。

P_M7＝P_M6×1.12^(6-7) ≥ Ψ_SP_n

P_M6≥Ψ_SP_n÷1.12^(6-7)

＝2×3×1.12 ＝6.72 (kW)

选用QS型减速器，查QS型减速机的承载能力表，选用减速器型号为QS10－35.5，其许用功率6.902>6.72，能满足使用要求，配套电机型号可选YZRE112M3-4-3.0kW型绕线制动电机。
