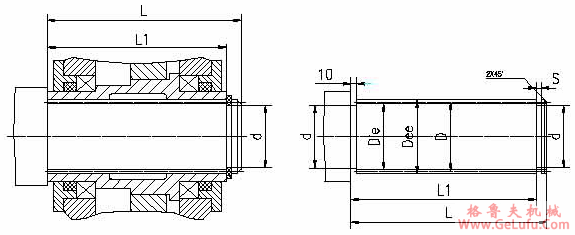

机座号 |
花键副 |
外花键大径Dee |
外花键中径D |
外花键小径Die |
L |
L1 |
d |
S |
|
QS06 |
INT/EXT21Z×2m×30P×6H/6h（GB3478.1-83） |
φ44-0.10-0.15 |
φ42 |
φ39-0.05-0.10 |
167 |
161 |
φ37.5 |
1.7 |
|
QS（C、E）08 |
INT/EXT24×2m×30P×6H/6h（GB3478.1-83） |
φ50-0.10-0.20 |
φ48 |
φ45-0.05-0.10 |
195 |
188 |
φ42.5 |
1.7 |
|
QS（C、E）10 |
INT/EXT31×2m×30P×6H/6h（GB3478.1-83） |
φ64-0.10-0.20 |
φ62 |
φ59-0.05-0.15 |
215 |
208 |
φ57 |
2.2 |
|
QS（C、E）12 |
INT/EXT27×3m×30P×6H/6h（GB3478.1-83） |
φ84-0.10-0.25 |
φ81 |
φ76.5-0.05-0.15 |
262 |
255 |
φ75 |
2.7 |
|
QS（C、E）16 |
INT/EXT35×3 m×30P×6H/6h（GB3478.1-83） |
φ108-0.10-0.15 |
φ105 |
φ100.5-0.10-0.20 |
272 |
264 |
φ96.5 |
2.7 |
|
QS（C、E）20 |
326 |
318 | ||||||
|
QS（C、E）25 |
365 |
356.5 |
|

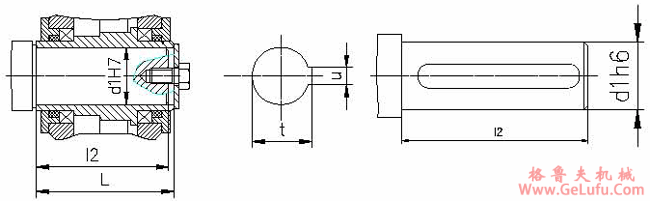

机座号 |
L |
L2 |
M |
d1 |
u |
t |
|
QS06 |
161 |
140 |
M10 |
40 |
12 |
43.3 |
|
QS（C、E）08 |
188 |
160 |
M12 |
50 |
14 |
53.8 |
|
QS（C、E）10 |
208 |
180 |
M16 |
65 |
18 |
69.4 |
|
QS（C、E）12 |
255 |
228 |
M16 |
85 |
22 |
90.4 |
|
QS（C、E）16 |
264 |
234 |
M20 |
90 |
25 |
95.4 |
|
QS（C、E）20 |
318 |
288 |
M24 |
100 |
28 |
106.4 |
|
QS（C、E）25 |
356.5 |
326 |
M24 |
110 |
28 |
116.4 |
|

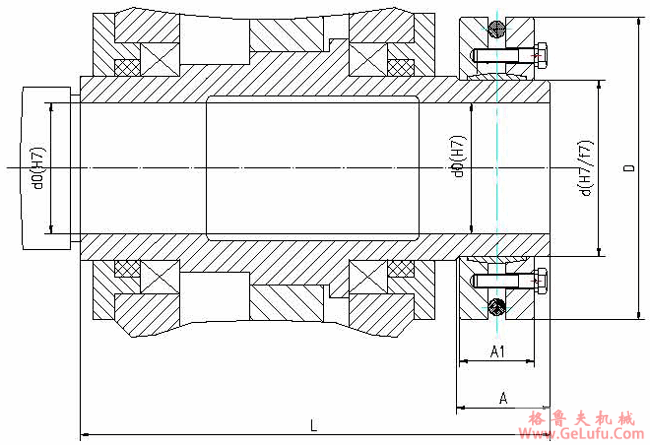

机座号 |
L |
L1 |
L2 |
d0 |
A |
A1 |
d |
D |
推荐锁紧盘型号
（JB/ZQ4194-98） |
|
QS（C、E）10 |
240 |
65 |
60 |
65 |
65 |
31 |
75 |
138 |
SP2-75×138 |
|
QS（C、E）12 |
315 |
90 |
110 |
70 |
90 |
49 |
90 |
155 |
SP2-90×155 |
|
QS（C、E）16 |
334 |
100 |
120 |
80 |
100 |
53 |
110 |
185 |
SP2-110×185 |
|
QS（C、E）20 |
398 |
110 |
130 |
100 |
110 |
58 |
140 |
230 |
SP2-140×230 |
|
QS（C、E）25 |
445 |
120 |
140 |
110 |
125 |
62 |
155 |
263 |
SP2-155×263 |
