ZD（H）MCD80、90、100系列圆柱齿轮减速器安装尺寸 格鲁夫丝杆升降机

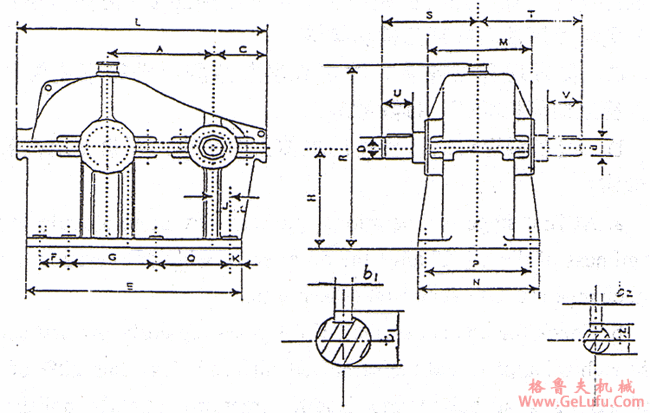

安装尺寸如下图
格鲁夫齿轮箱
|
型号 |
A |
D |
d |
L |
C |
H |
E |
F |
|
ZD80 MCD |
800 |
φ220r6 |
φ140r6 |
2005 |
370 |
800 |
1730 |
455 |
|
ZD90 格鲁夫丝杆升降机 MCD |
900 |
φ250r6 |
φ150r6 |
2210 |
375 |
930 |
1930 |
500 |
|
ZD100 MCD |
1000 |
φ340r6 |
φ210r6 |
2590 |
520 |
1050 |
2130 |
550 |
|
型号 |
G |
Q |
J |
K |
M |
N |
P |
R |
|
ZD80 www.gelufu.com MCD |
620 |
495 |
95 |
80 |
650 |
750 |
650 |
1714 |
|
ZD90 MCD |
720 |
550 |
95 |
80 |
707 |
815 |
695 |
1946 |
|
ZD100 MCD |
800 |
600 |
105 |
90 |
790 |
850 |
700 |
2075 |
|
型号 |
S |
T |
U |
V |
t1 |
t2 |
b1 |
b2 |
|
ZD80 邮箱：china@gelufu.com MCD |
670 |
610 |
250 |
180 |
231 |
148 |
50 |
36 |
|
ZD90 MCD |
766 |
675 格鲁夫齿轮箱 |
300 |
200 |
262 |
158 |
56 |
36 |
|
ZD100 MCD |
825 |
790 |
360 |
230 |
365.4 |
221 |
80 |
50 |
