TD9000系列硬齿面齿轮减速器外形及安装尺寸 QQ：47447450
手机：13331225020
|
机
座
号 |
L1
A1
G1 |

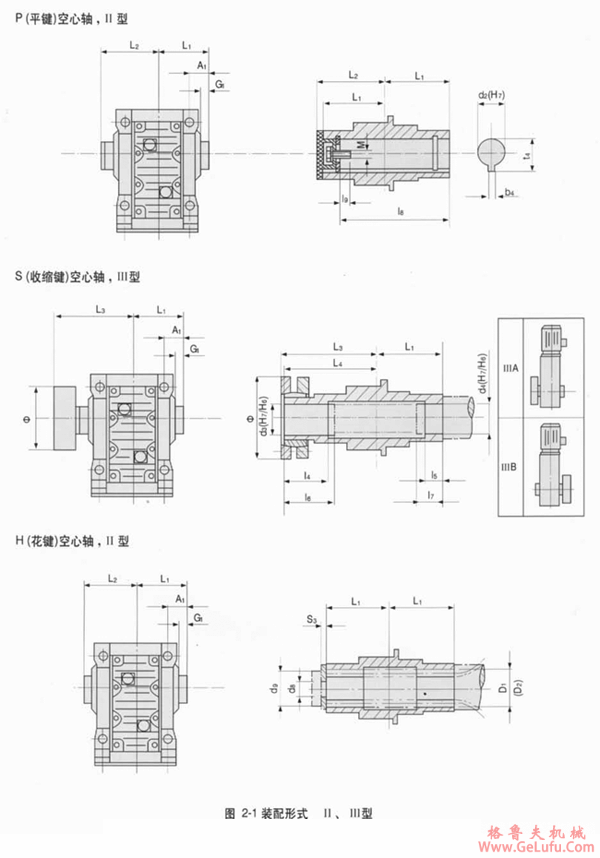

P(平键)空心轴、II型 |
S（收缩键）空心轴、III型 |
H（花键）空心轴、II 型 |
| ||||||||
|
d2
t4
b4 |
l8
l9
M |
L2 |
l4
l5 |
l6
l7 |
d3
d4 |
L3
L4
Ф |
内花键 |
外花键 |
s3
d8
d9 |
花键副INT/EXT
GB3478.1-83 | |||
|
大径D1 |
大径D2 | ||||||||||||
|
100 |
61.5
6.5
1.5 |
30
33
8 |
105
～17
M10 |
64.5 |
40
20 |
45
25 |
30
30 |
～99.5
93.5
72 |
35 |
34 |
1.2
28.6
30 |
16z×2m×30p×6H/6h |
参见图1-1表3 |
|
112 |
80.5
15.5
3 |
35
38.3
10 |
140
25
M12 |
83.5 |
45
20 |
50
25 |
35
35 |
～117.5
110.5
82 |
45 |
44 |
1.5
37.5
40 |
21z×2m×30p×6H/6h | |
|
140 |
94
19
3 |
40
43.3
12 |
60
28.5
M16 |
98 |
50
20 |
55
25 |
40
40 |
～136.3
129
100 |
51 |
50 |
1.5
42.5
45 |
24z×2m×30p×6H/6h | |
|
180 |
104
21.5
5 |
50
53.8
14 |
175
33
M16 |
107 |
55
25 |
60
30 |
50
50 |
～155.3
148
120 |
65 |
64 |
2
57
60 |
31z×2m×30p×6H/6h | |
|
212 |
127.5
27.5
5 |
60
64.4
18 |
222
36
M20 |
130.5 |
65
25 |
70
30 |
65
65 |
～179.8
172.5
150 |
85.5 |
84 |
2.5
75
78 |
27z×3m×30p×6H/6h | |
|
265 |
152.5
30
5 |
70
74.9
20 |
270
35.5
M20 |
155.5 |
70
50 |
75
55 |
75
75 |
～216.15
207.5
172 |
94.5 |
93 |
2.5
81.5
85 |
30z×3m×30p×6H/6ah | |
|
315 |
176.5
36.5
5 |
90
95.4
25 |
315
39.2
M24 |
179.5 |
90
60 |
95
65 |
95
95 |
～243.4
233.5
210 |
109.5 |
108 |
2.5
96.5
100 |
35z×3m×30p×6H/6h | |
|
375 |
206.5
36.5
6 |
100
106.4
28 |
375
37
M24 |
209.5 |
120
60 |
125
65 |
105
105 |
～294.2
281.5
245 |
/ |
/ |
/ |
/ | |
|
450 |
247
37
5 |
120
124.4
32 |
454
36
M24 |
250 |
240
60 |
250
70 |
120
120 |
～346.5
333
280 |
/ |
/ |
/ |
/ | |
传真：0312-6784733
手机：13331225020
|
机
座 号 |
L1
A1
G1 |
P(平键)空心轴 、II型 |

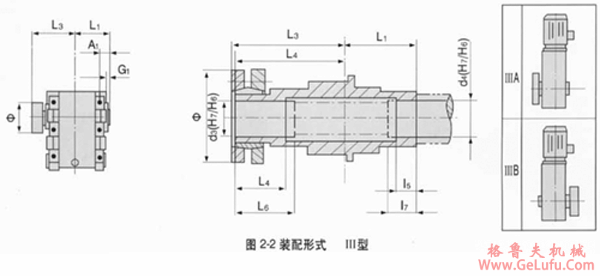

S（收缩键）空心键、III型 |
H（花键）空心键、II型 |
其
它 | ||||||||
|
d4
t4
b4 |
l8
l9
M |
L2 |
l4
l5 |
l6
l7 |
d3
d4 |
L3
L4
Ф |
内花键 |
外花键 |
s3
d8
d9
|
花键副INT/EXT
GB3478.1-83 | |||
|
大径D1 |
大径D2 | ||||||||||||
|
500 |
315
65
15 |
/ |
/ |
/ |
130
80 |
140
90 |
130
130 |
～424.5
410
320 |
/ |
/ |
/ |
/ |
参见
图
1-2表3 |
|
600 |
350
60
10 |
/ |
/ |
/ |
160
90 |
170
100 |
140
140 |
～485
469
360 |
/ |
/ |
/ |
/ | |
