齿轮减速机

SLB3.H、SLB3.M型直交轴大功率齿轮箱外形及安装尺寸（规格23...26）

发布日期：2023-12-28 18:58 浏览次数：

SLB3.H、SLB3.M型直交轴大功率齿轮箱外形及安装尺寸（规格23...26）(图1)

Tel:0312-6784766

gelufu

直交轴齿轮箱 三级传动 卧式安装
类型SLB3.H,SLB3.M 规格23…26

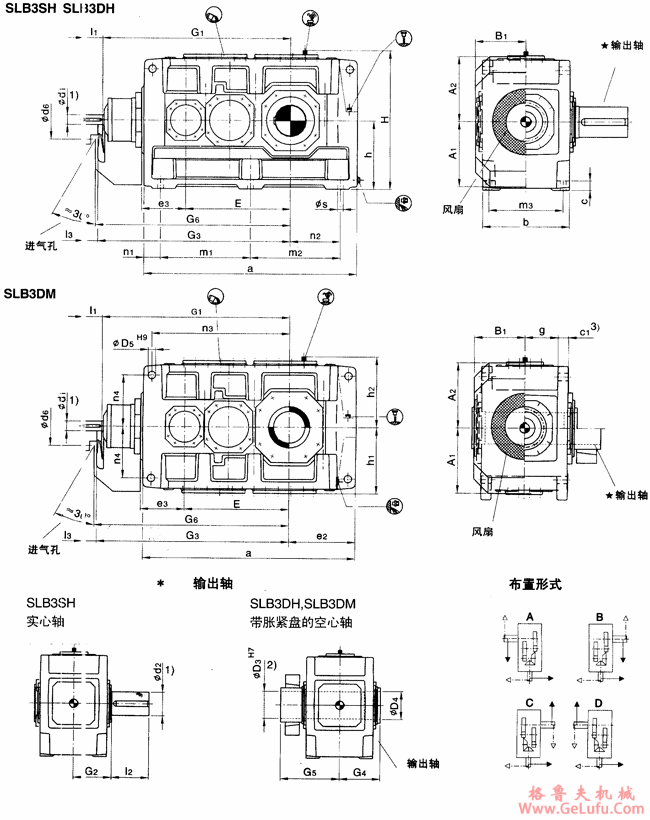

SLB3.H、SLB3.M型直交轴大功率齿轮箱外形及安装尺寸（规格23...26）(图2)
规格
尺寸mm
输入轴
iN=20-45
iN=22.4-50
iN=50-71
iN=56-80
G1
G3
d11）
l1
l3
d11）
l1
l3
d11）
l1
l3
d11）
l1
l3
23
150
245
200
110
210
165
2130
2175
24
150
245
200
110
210
165
2195
2240
25
150
245
200
110
210
165
2270
2315
26
150
245
200
110
210
165
2360
2405
规格
尺寸mm
齿轮箱
a
A1
A2
b
B1
c
c1
d6
D5
e2
e3
E
g
23
2380
770
770
930
528
115
120±2
350
80
730
490
1185
342
24
2510
770
770
930
528
115
120±2
350
80
795
490
1250
342
25
2580
845
865
1045
585
130
120±2
380
90
790
490
1325
400
26
2760
845
865
1045
585
130
120±2
380
90
880
490
1415
400
规格
尺寸mm
齿轮箱
G6
h
h1
h2
H
m1
m2
m3
n1
n2
n3
n4
s
23
2200
780
770
790
1570
1010
1010
810
180
550
1560
580
56
24
2265
780
770
790
1570
1010
1140
810
180
615
1625
580
56
25
2315
860
860
860
1720
1090
1090
910
200
590
1685
660
66
26
2430
860
860
860
1720
1090
1270
910
200
680
1775
660
66
规格
尺寸mm
润滑油
重量
输出轴
SLB3SH
SLB3DH SLB3DM
SLB3.H SLB3.M
SLB3.H SLB3.M
d21）
G2
l2
D3
D4
G4
G5
（l）
（l）
（kg）
（kg）
23
360
540
590
360
365
540
785
520
560
11500
10600
24
380
540
590
380
385
540
805
600
650
13400
12500
25
400
605
650
400
405
605
875
720
790
16000
15100
26
420
605
650
430
435
605
900
840
920
17500
16400
1）K6≤ф50 M6>ф50
有关平键GB/T1095-1979型和中心孔，请参照平键和中心孔尺寸表。
2）键槽GB/1095-1979。
3）扭矩支撑位于工作机侧。
