齿轮减速机

SLH4.H、SLH4.M型平行轴齿轮箱外形及安装尺寸（规格23...26）

发布日期：2023-12-28 18:58 浏览次数：

SLH4.H、SLH4.M型平行轴齿轮箱外形及安装尺寸（规格23...26）(图1)

WX:grove_company

fax:0312-6784733

平行轴齿轮箱 四级传动 卧式安装
类型SLH4.H,SLH4.M 规格23…26

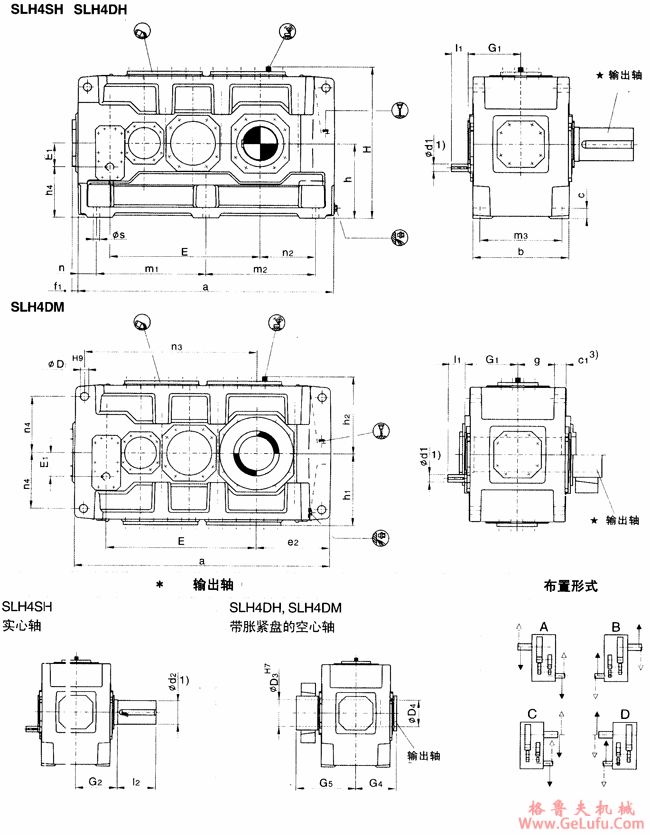

SLH4.H、SLH4.M型平行轴齿轮箱外形及安装尺寸（规格23...26）(图2)
规格
尺寸mm
输入轴
iN=100-180
iN=112-200
iN=200-355
iN=224-400
G1
d11）
l1
d11）
l1
d11）
l1
d11）
l1
23
90
130
70
105
505
24
90
130
70
105
505
25
100
205
85
170
565
26
100
205
85
170
565
规格
尺寸mm
齿轮箱
a
b
c
c1
D5
e2
E
E1
f1
g
h
23
2530
930
115
120±2
80
730
1505
225
35
342
780
24
2660
930
115
120±2
80
795
1570
225
35
342
780
25
2830
1045
130
120±2
90
790
1695
265
65
400
860
26
3010
1045
130
120±2
90
880
1785
265
65
400
860
规格
尺寸mm
齿轮箱
h1
h2
h4
H
m1
m2
m3
n1
n2
n3
n4
s
23
770
790
555
1570
1085
1085
810
180
550
1725
580
56
24
770
790
555
1570
1085
1215
810
180
615
1790
580
56
25
860
860
595
1720
1215
1215
910
200
590
1965
660
66
26
860
860
595
1720
1215
1395
910
200
680
2055
660
66
规格
尺寸mm
润滑油
重量
输出轴
SLH4DH SLH4DM
SLH4.H
SLH4.M
SLH4.H
SLH4.M
d21）
G2
l2
D3
D4
G4
G5
（l）
（l）
（kg）
（kg）
23
360
540
590
360
365
540
785
520
500
11600
10700
24
380
540
590
380
385
540
805
550
600
13500
12600
25
400
605
650
400
405
605
875
735
800
16100
15200
26
420
605
650
430
435
605
900
780
850
17600
16500
1）K6≤ф50 M6>ф50
有关平键GB/T1095-1979型和中心孔，请参照平键和中心孔尺寸表。
2）键槽GB/1095-1979。
3）扭矩支撑位于工作机侧。
