齿轮减速机

PV4型减速机外形及安装尺寸

发布日期：2023-12-28 18:58 浏览次数：

PV4型减速机外形及安装尺寸(图1) 格鲁夫配件

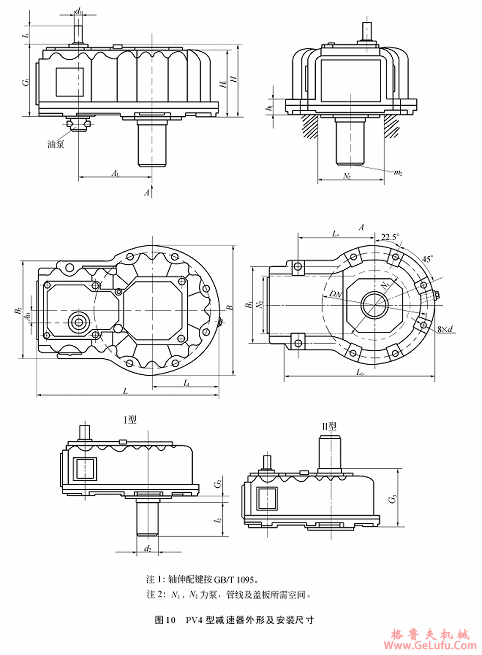

3.3.9 PV4型减速器外形及安装尺寸如图10、表15所示。
PV4型减速机外形及安装尺寸(图2)
表15 PV4型减速器外形及安装尺寸
mm
规格
L
B
H
H1
AL
AB
L1
输入轴
输出轴
d1
l1
G1
d2
l2
G2
G3
m2
06
945
670
≈500
435
397
115
335
40m6
110
475
140n6
250
35
515
M30
07
1035
750
≈600
435
447
115
375
40m6
110
475
160n6
300
35
600
M30
07a
1109
810
≈600
450
470
153
405
50m6
110
488
160n6
300
40
600
M30
08
1214
840
≈600
450
520
153
420
50m6
110
488
180n6
300
40
600
M30
09
1305
900
≈650
580
562
173
450
55m6
110
630
200n6
350
40
670
2M24
10
1500
1000
≈700
635
645
219
500
65m6
140
685
220n6
350
40
740
2M24
11
1700
1200
≈700
635
745
219
600
65m6
140
685
240n6
350
40
740
2M30
规格
底座和地脚螺栓
质量
kg
L0
B2
d
DN
B1
LS
h1
N1
N2
06
890
540
M30
590
460
500
85
400
320
790
07
980
630
M30
670
540
550
85
480
320
910
07a
980
630
M30
730
540
550
85
560
380
1030
08
1040
650
M36
740
560
610
100
560
380
1415
09
1170
730
M36
800
630
660
100
600
460
1870
10
1360
860
M42
900
760
800
120
700
580
2890
11
1560
860
M42
1100
760
900
120
840
580
3550
