P2、PMK2、PMD2、PHK2、PHD2型减速机外形及安装尺寸

发布日期：2023-12-28 18:58 浏览次数：

P2、PMK2、PMD2、PHK2、PHD2型减速机外形及安装尺寸(图1) WX:grove_company

减速器的外形及安装尺寸

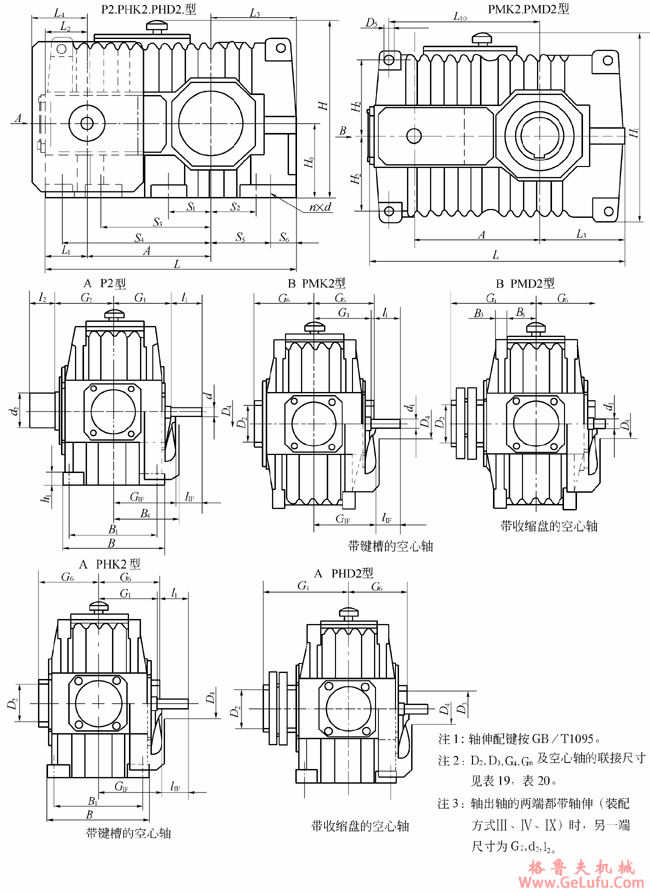

P2、PMK2、PMD2、PHK2、PHD2型减速器外形及安装尺寸如图2、表7所示。

表7 P2、PMK2、PMD2、PHK2、PHD2型减速器外形及安装尺寸

规格	L	B	H	H₀	H₁	A	L₁	L₂	L₃	输入轴					输出轴			风扇
规格	L	B	H	H₀	H₁	A	L₁	L₂	L₃	d₁	l₁	G₁	l_1F	G_1F	d₂	l₂	G₂	D₄	B₄	L₄
01	485	230	≈363	175	―	230	90	95	165	40m6	110	145	82	173	70m6	140	145	130	190	140
02	540	230	≈414	200	―	255	90	95	195	40m6	110	145	82	173	85m6	170	145	130	190	140
03	650	300	≈466	220	―	320	115	125	215	55m6	110	195	82	223	100m6	210	180	150	240	180
04	790	320	≈530	250	≈530	380	150	160	260	65m6	140	205	105	240	110n6	210	195	200	255	200
05	875	320	≈620	290	≈610	420	150	160	300	65m6	140	205	105	240	130n6	250	195	200	255	200
06	905	410	≈620	290	≈610	435	170	180	300	75m6	140	245	105	280	140n6	250	245	200	295	240
07	995	410	≈690	320	≈710	485	170	180	340	75m6	140	245	105	280	160n6	300	255	200	295	240
08	1190	430	≈800	380	≈810	580	210	220	400	90m6	170	260	130	300	180n6	300	260	210	315	290
09	1250	560	≈820	380	≈810	610	240	255	400	100m6	210	320	165	365	200n6	350	335	250	385	310
10	1460	590	≈940	440	≈965	725	270	285	465	120n6	210	345	165	390	220n6	350	360	280	410	340
11	1660	590	≈1120	520	≈1130	825	270	285	562	120n6	210	345	165	390	240n6	410	360	280	410	340
12	1760	750	≈1120	520	≈1130	860	340	355	560	150n6	250	430	200	480	260n6	410	440	310	500	410
13	1850	750	≈1160	550	≈1150	910	340	355	600	150n6	250	430	200	480	280n6	410	440	310	500	410
14	2065	770	≈1230	580	≈1220	1025	400	415	640	170n6	300	460	240	520	300n6	470	470	450	540	480
15	2160	770	≈1310	620	≈1340	1075	400	415	687	170n6	300	460	240	520	300n6	470	470	450	540	480
16	2320	770	≈1460	700	≈1480	1150	400	415	770	170n6	300	460	240	520	320n6	470	470	450	540	480
17	2240	1040	≈1430	700	≈1420	1120	450	470	670	200n6	350	560	280	630	320n6	470	590	450	650	530
18	2350	1040	≈1480	700	≈1480	1175	450	470	725	200n6	350	560	280	630	340n6	550	590	450	650	530
19	2490	1040	≈1570	760	≈1540	1240	450	470	800	200n6	350	560	280	630	360n6	550	590	450	650	530
20	2560	1110	≈1570	760	≈1540	1290	470	490	800	220n6	350	590	280	660	380n6	550	625	480	680	570
21	2690	1110	≈1700	820	≈1680	1350	470	490	870	220n6	350	590	280	660	400n6	650	625	480	680	570
22	2810	1110	≈1780	860	≈1760	1410	470	490	930	220n6	350	590	280	660	400n6	650	625	480	680	570

表7 （续）

规格	地脚螺栓									支承孔					质量 kg		油量 L
规格	n×d	B₁	S₁	S₂	S₃	S₄	S₅	S₆	h₁	H₂	L₁₀	D₅ (H9)	B₃	B₅	P2，PH2	PM2	P2，PH2	PM2
01	6×M16	195	75	―	―	295	140	25	25	―	―	―	―	―	≈130	―	≈6.2	―
02	6×M16	195	95	―	―	320	170	25	25	―	―	―	―	―	≈170	―	≈10	―
03	6×M20	250	105	―	―	405	185	30	32	―	―	―	―	―	≈280	―	≈16	―
04	6×M24	260	140	―	―	490	220	40	40	205	490	28	40	80	≈430	≈410	≈26	≈20
05	6×M24	260	160	―	―	535	260	40	40	240	535	28	40	80	≈540	≈520	≈30	≈23
06	8×M24	350	145	145	―	565	260	40	50	220	550	36	50	110	≈740	≈710	≈38	≈30
07	8×M24	350	190	190	―	615	300	40	50	280	600	36	50	110	≈850	≈805	≈42	≈32
08	8×M30	360	215	215	―	745	355	45	60	320	730	40	60	110	≈1300	≈1215	≈75	≈58
09	8×M36	470	210	210	―	80 0	350	50	70	320	780	50	70	150	≈1740	≈1640	≈125	≈105
10	8×M42	490	240	240	―	935	405	60	80	370	900	60	80	150	≈2600	≈2480	≈180	≈155
11	8×M42	490	310	310	―	1036	500	62	80	450	1000	60	80	150	≈3210	≈3060	≈195	≈160
12	10×M42	650	300	300	700	1140	500	60	90	430	1100	65	90	220	≈4550	≈4350	≈240	≈210
13	10×M42	650	320	320	740	1190	540	60	90	460	1150	65	90	220	≈5050	≈4800	≈255	≈225
14	10×M48	660	330	330	830	1355	570	70	90	500	1310	70	100	240	≈6000	≈5720	≈300	≈280
15	10×M48	660	350	350	850	1400	615	73	100	550	1350	70	100	240	≈6500	≈6150	≈320	≈300
16	10×M48	660	400	400	940	1480	700	70	100	630	1420	70	100	240	≈7080	≈6750	≈350	≈325
17	8×M56	900	250	―	770	1410	510	160	120	490	1450	80	120	275	≈8900	≈8400	≈380	≈350
18	8×M56	900	250	―	785	1455	555	170	120	540	1500	80	120	275	≈10000	≈9400	≈430	≈400
19	8×M56	900	370	―	990	1525	635	165	120	600	1560	80	120	275	≈11600	≈11000	≈460	≈430
20	8×M64	960	370	―	990	1590	630	170	140	580	1610	90	140	300	≈12400	≈11700	≈560	≈520
21	10×M64	960	440	440	1075	1630	680	190	140	640	1670	90	140	300	≈12800	≈12800	≈610	≈570
22	10×M64	960	450	450	1135	1660	710	220	140	700	1730	90	140	300	≈13600	≈13600	≈630	≈590
